Piezoelektrische KeramikscheibenOszillatoren schwingen sowohl aus mechanischer Sicht als auch aus elektrischer Sicht und weisen eine Reihe von Resonanzfrequenzen auf. Wir beziehen uns auf das erste Auftreten der Resonanzfrequenz am Ende der niedrigen Frequenz als grundlegende Frequenz (als grundlegende Welle bezeichnet), und die später erscheinende Resonanzfrequenz wird als Obertonfrequenz (als Oberton bezeichnet) bezeichnet.
Piezoelektrischer Keramiktransformator Ein herkömmlicher elektromagnetischer Transformator besteht aus einem Kern und einer Spule, die den Kern umgibt, und die primären und sekundären Spulen sind elektromagnetisch durch einen magnetischen Kern gekoppelt. 1) Es ist schwierig, eine hohe Effizienz und Miniaturisierung zu erreichen, und es ist zu einem der größten Hindernisse für die Miniaturisierung elektronischer Geräte geworden. 2) Das inhärente magnetische Leckagephänomen der elektromagnetischen Transformatoren und der elektromagnetischen Strahlung führt zu einer gewissen Verschmutzung der Umwelt, die für industrielle Anwendungen nicht förderlich ist.
Apiezoelektrische KeramikwandlerDer Transformator besteht im Grunde genommen aus einem piezoelektrischen Keramikresonator oder einem piezoelektrischen Keramikwandler und einem piezoelektrischen Keramikaktuator, bei dem zwei mechanische Teile miteinander gekoppelt sind und die Schaltungsanteile voneinander isoliert sind. Es handelt sich um eine neue Art von Spannung oder Stromumrechnung. Das Arbeitsprinzip unterscheidet sich vom traditionellen elektromagnetischen Transformator. Im piezoelektrischen Keramiktransformator erfolgt die Kopplung zwischen Primär und Sekundär nicht durch den traditionellen elektromagnetischen Effekt, sondern durch mechanische Kopplung und Druck. Der piezoelektrische Effekt von elektrischen Materialien wird erreicht.
Art des piezoelektrischen Keramiktransformators Piezoelektrischer Keramiktransformator ist eigentlich ein piezoelektrischer Keramikvibrator. Der Schwingungsmodus derPiezio Keramikscheibewurde in drei Arten unterteilt: Vibration, Biegung Vibration und Schervibration. Piezoelektrischer Keramiktransformator kann in jedem Vibrationsmodus funktionieren. Daher gibt es viele Arten von piezoelektrischen Keramiktransformatoren, und gemeinsame grundlegende Strukturarten sind:
Länge Dehnung Vibrationsmodus Piezoelektrischer Keramiktransformator (Rosentyp)

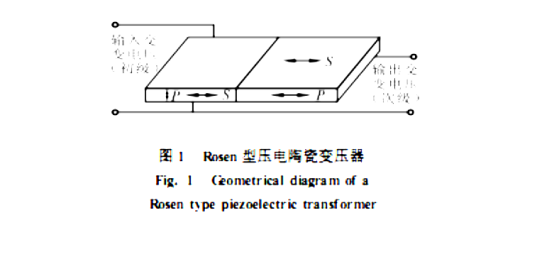

Es besteht aus einem dünnen Streifen von2 MHz Piezio KeramikscheibeDies erzeugt einen Querschwingungsmodus und einen Streifen piezoelektrischer Keramik mit einem Längsschwingungsmodus. Die Geometrie ist in Abbildung 1 dargestellt.
Wenn eine bestimmte Frequenz und eine bestimmte Amplitude der Wechselspannung auf das primäre Ende der angewendet werdenPZT -Material Piezio KeramikDer Transformator wird aufgrund der inversen piezoelektrischen Wirkung des piezoelektrischen Keramikmaterials eine Länge -Dehnungschwingung am Eingangsendabschnitt davon erzeugt, und die Schwingungsrichtung ist senkrecht zur Polarisationsrichtung. Dieser Schwingungsmodus wird an die Sekundärstufe des Transformators übertragen, und eine abwechselnde Spannung wird durch den positiven piezoelektrischen Effekt des piezoelektrischen Keramikmaterials auf der Sekundärseite erzeugt. Die Größe der Wechselspannung hängt von den geometrischen Abmessungen der verschiedenen Teile des piezoelektrischen Transformators ab. Vibrationsmodus und Materialeigenschaften des Transformators. Im Allgemeinen ist die Längslänge des piezoelektrischen Keramiktransformators vom Rosen-Typ viel größer als seine Dicke, also seine Ausgangsspannung vonPiezoelektrische Keramik Manufrakturierungist viel größer als die Eingangsspannung, eine piezoelektrische Keramiktransformatorin.
