PS10000K074
Piezohannas
PS10000K074

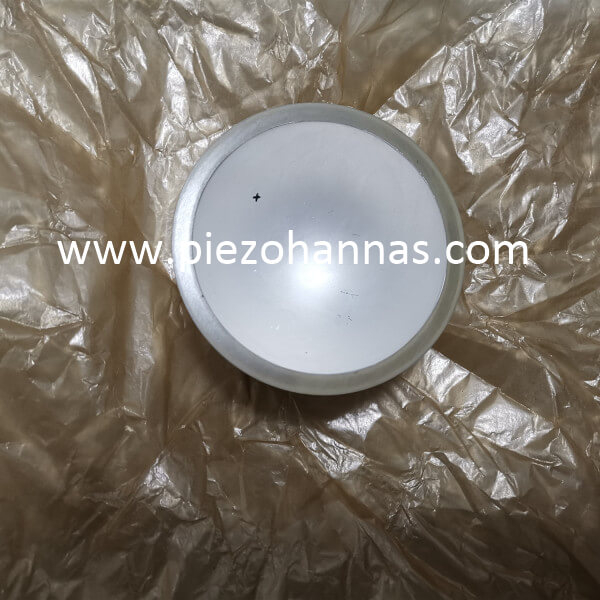

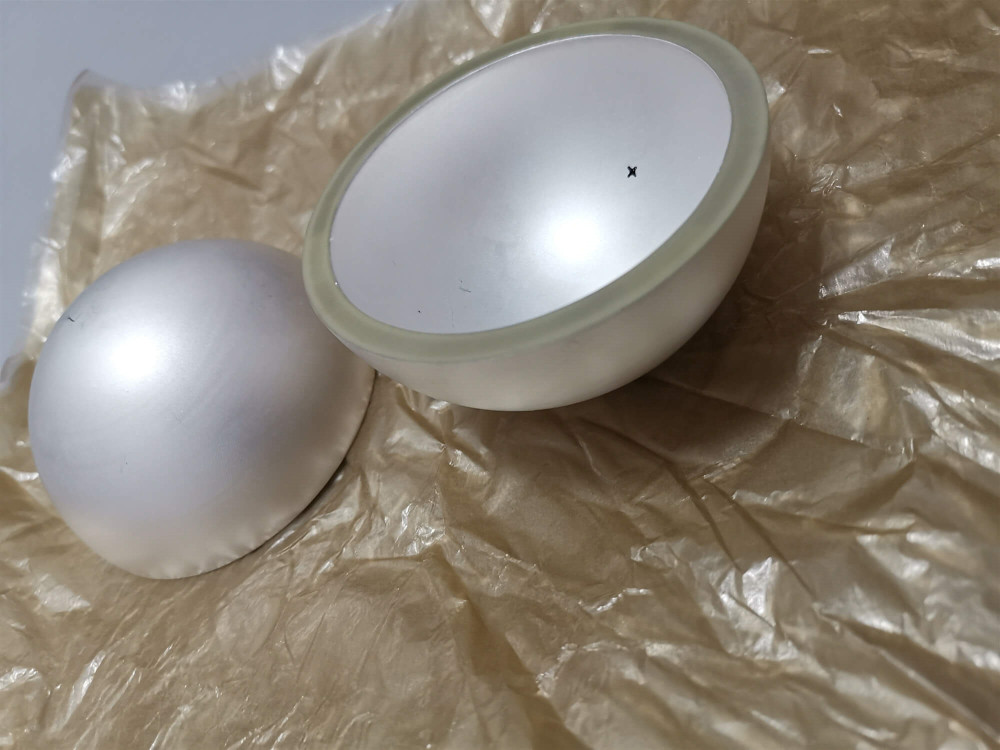

PZT4 Piezoelektrische Keramikschalen Piezoelektrische Hemisphäre für Hydrophon
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
Dimension der Piezo -Hemisphäre:
PZT 4 Material
63 mm OD x2mm Wanddicke Hemisphäre
FM: 36 kHz
C: 28000Pf
△ f> 5200
Durchmesser: 5 - 40 mm
Wandstärke: 0,5 - 3 mm
Kaliber: 5 - 8mm
Maximaler Radius: ca. 50 mm
Sphärische Spezifikation |
Externe Dimension（mm） | Technologisch Parameters | ||||||
dIch binr | Offenes Kaliber
| Wand Dicke | FKHz
| Kr
| P-33
| P-52
| P-81
| |
SΦ5 | Sφ5 | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
SΦ20 | SΦ20 | Φ5 | 1 ~ 1,5 | 77 | 0.4 | 17 | 32.0 | |
SΦ25 | SΦ25 | Φ5 | 1 ~ 1,5 | 61 | 0.4 | 17.4 | 32.8 | |
SΦ30 | SΦ30 | Φ6 | 1,5 ~ 3 | 50 | 0.4 | 23.5 | 44.3 | |
SΦ40 | SΦ40 | Φ7 | 2 ~ 4 | 38 | 0.4 | 34.3 | 64.6 | |
SΦ50 | SΦ50 | Φ8 | 2 ~ 4 | 30 | 0.4 | 54.8 | 103.2 | |
SR12.5 | SR12.5 | Φ3.5 | 2 ~ 5 | 83 | 6.2 | 3.7 | ||
SR25 | SR25 | Φ8 | 2 ~ 5 | 26.2 | 15.6 | |||
SR37.5 | SR37.5 | Φ10 | 2 ~ 5 | 17.7 | ||||
SR50 | SR50 | Φ12 | 3 ~ 6 | 25.5 | ||||
Größe (mm) | Hauptsächlich Spezifikationen | ||||||
Durchmesser | Öffnung Durchmesser | Wand Dicke | FR (MHz) | Kr | C (NF) | ||
P-33 | P-52 | P-81 | |||||
5 | 1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
10 | 3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
15 | 4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
20 | 5 | 1～1.5 | 77 | 0.4 | 17.0 | 32.0 | |
25 | 5 | 1～1.5 | 61 | 0.4 | 17.4 | 32.8 | |
30 | 6 | 1.5～3 | 50 | 0.4 | 23.5 | 44.3 | |
40 | 7 | 2～4 | 38 | 0.4 | 34.3 | 64.6 | |
50 | 8 | 2～4 | 30 | 0.4 | 54.8 | 103.2 | |
12.5 | 3.5 | 2～5 | 83 | 6.2 | 3.7 | ||
25 | 8 | 2～5 | 26.2 | 15.6 | |||
37.5 | 10 | 2～5 | 17.7 | ||||
50 | 12 | 3～6 | 25.5 | ||||
Hemisphäre Material | Externe Dimension （mm） | Technologische Parameter | ||||
Od. | Wandstärke | Od von Loch | c | fs | KP | |
nf | KHz | % | ||||
P-51 | S10 | 0.7 | 1.5 | 3.8 | 245 | > 50 |
P-51 | S10 | 0.7 | / | 3.8 | 210 | > 50 |
P-51 | S20 | 0.9 | 4 | 13 | 90 | > 50 |
P-51 | S20 | 0.9 | / | 13.5 | 100 | > 50 |
P-51 | S30 | 1.1 | 4 | 258 | 64 | > 50 |
P-51 | S30 | 1.1 | / | 26 | 67 | > 50 |
PZT -Material:
- PZT4 Piezoelektrische Keramik haben ein doppeltes Verhalten des Empfangens und Sendens mit höherer Empfindlichkeit und niedrigerem dielektrischem Verlust.
- PZT5 Piezoelektrische Keramik weisen einen höheren elektromechanischen Kopplungskoeffizienten, die mittelschwere Dielektrizitätskonstante und eine höhere Empfindlichkeit auf.
- PZT8 Piezoelektrische Keramik des Hochleistungsübertragungsarts haben eine gute piezoelektrische Eigenschaft, eine hohe mechanische Festigkeit, ein hohes Zwangsfeld und einen niedrigen dielektrischen Verlust in starken Feldern.
Anwendungsbild:
