PR1000K0134
Piezohannas
PR1000K0134
PZT -Material Piezo -Keramikring -Piezoceramic -Wandler für Ultraschall -Lithotripsie
Piezo -Keramikring
Außendurchmesser: 5,0 - 100 mm
Interner diAmeter: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
2.Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | |||||||
Eigenschaften | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
3. Standard mechanische Toleranzen:
Außendurchmesser ± 0,150 mm
Innendurchmesser ± 0,150 mm
Dicke ± 0,05 mm
Flachheit 0,002 **/0,012 mm max
Parallelität 0,007 **/0,012 mm Max
Konzentrik 0,2 mm

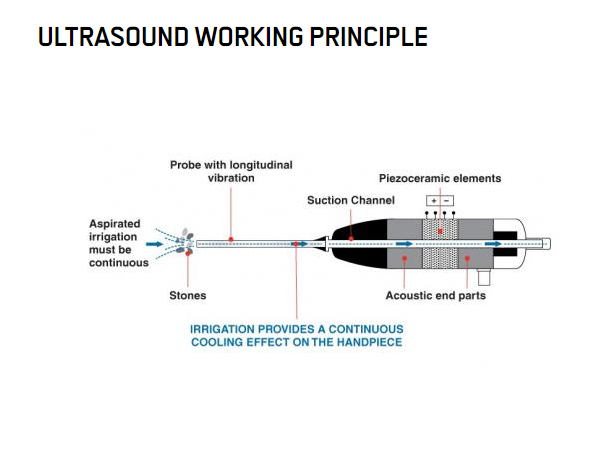

4.ultrasonisch Lithotripsie -Anwendung:
Das Erste praktisch Anwendung von Ultraschall nahm Platz in Frankreich in 1916 Wenn Chilowsky und Langevin patentiert das verwenden von Ultraschall- Sonar zum das Unterwasser Lokalisierung von U -Boote. Ultraschall Energie ist produziert Wenn abwechselnd elektrisch aktuell ist angewandt zu Platten an das gegensätzlich Seiten von a Kristall. Das resultierend mechanisch Vibrationen von das Kristall sich ausbreiten Wellen von Energie bei a Konstante Frequenz, wie bestimmt durch das Stromspannung angewandt zu das Platten und das Natur von das Kristall. Beobachtungen von das störend Auswirkungen von das Erste Sonar an Marine Leben LED zu das Aufklärung von das Mechanismus durch die das Ultraschall- Vibrationen beeinträchtigen Objekte innerhalb ihr Weg. Das hoch Frequenz Energie Wellen von Ultraschall abwechselnd Kompresse und ziehen an Partikel innerhalb das Strahlung aufstellen. In Übertragung Medien eine solche wie Wasser, Dies Ergebnisse in Hohlraumbildung. Wann diese Hohlräume schnell Zusammenbruch sofortig Druck ist produziert mit Größe und Macht fähig von zerstören fest Objekte. Frühzeitig Versuche zu Fragment Urin- und Gallen Steine durch das Direkte Anwendung von Ultraschall war erfolglos fällig zu das hoch elektrisch Energie Bedarf und Schwierigkeiten in Leitung und Fokussierung das Ultraschall- Energie. In das frühzeitig 1970er Jahre das Ultraschall- Lithotrit war aufgetreten. Eher als sich verlassen an das Direkte Anwendung von Ultraschall Energie und das resultierend Hohlraumbildung zu zerfallen Steine, das Ultraschall- Lithotrit Verwendet ein Ultraschall Wandler zu schnell vibrieren a hohl Sonde und längs übertragen mechanisch Energie zu das auftauchen von Stein, Ursache Zersplitterung in das gleich Benehmen a bohren. Das hohl USL Sonde erleichtert gleichzeitig Absaugen removal von Stein Fragmente und konstanter Ablauf Bewässerung AIDS in Fragment removal und cools das USL Sonde zu reduzieren das Risiko von Thermal- Schaden zu benachbart Gewebe.
5. Application Bild:
