PZ1000K202
Piezohannas
PZ1000K202
PZT Ceramic Disc Piezoceramic Disk für medizinische Geräte
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 Piezo -Zylinderkristall |  Piezoscheibe für fötaler Doppler |
Piezo -Discs -Element |
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
Größe (Durchmesser*Dicke) | Resonanzfrequenz | Kopplungskoeffizient KR | Resonanzimpedanz zm | Statische Kapazität CS |
2,5 mmx 5 mm | 40 kHz | 12pf ± 10% | ||
3 mm x 0,4 mm | 675 kHz ± 5 % | 70%± 3% | 37 Ω | 430PF ± 15% |
5 mm x 0,2 mm | 445k ± 5 kHz | 70%± 3% | ≤ 8,6 Ω | 1450PF ± 5% |
5mm x 0,4 mm | 450 kHz ± 10 kHz | 1050PF ± 15% | ||
5 mm x 10 mm | 51,9 kHz | 17,38 Pf ± 10% | ||
6,35 mmx0.7mm | 3 MHz ± 5 % | |||
6,35 mm x 16 mm | 35,5 kHz | 30.9pf ± 10% | ||
7mmx 0,2 mm | 300 kHz ± 10 kHz | ≥ 55% | ≤ 10,0 Ω | 3000PF ± 15% |
7 mm x 0,3 mm | 300 kHz ± 10 kHz | ≥ 55% | ≤ 20 Ω | 1600PF ± 15% |
7 mm x 0,5 mm | 300 kHz ± 10 kHz | 55% | ≤ 20 Ω | 1400PF ± 15% |
8mm x 1 mm | 2,0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8mm x 2 mm | 1,0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9mm x 0,5 mm | 4,25 MHz ± 4% | ≤ 1,4 Ω | 1400PF ± 20% | |
10 mm x 0,2 mm | 212 kHz ± 3% | ≥ 58% | 6000PF ± 20% | |
10 mmx 0,4 mm | 5 MHz ± 5% | ≥ 48% | ≤ 0,5 Ω | 2100PF ± 15% |
10 mm x 0,1 mm | 20 MHz ± 2% | 10,5 NF ± 15% | ||
10 mm x1mm | 199 kHz ± 5% | ≥ 73% | ≤ 19 Ω | 1400PF ± 20% |
10 mm x 2 mm | 1 MHz ± 5% | ≥38% | ≤ 15 Ω | 450PF ± 15% |
10 mm x 2 mm | 215 kHz ± 5 kHz | ≥ 60% | ≤ 6 Ω | 450PF ± 15% |
10 mm x 3 mm | 215 kHz ± 5 kHz | ≥ 60% | ≤ 9 Ω | 310PF ± 15% |
12 mm x 0,6 mm | 3,4 MHz ± 5% | ≤ 6 Ω | 2,5 NF ± 30% | |
15 mm x 0,2 mm | 140 kHz ± 3% | ≥ 58% | ≤4,0 Ω | 13500PF ± 20% |
15 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥ 58% | ≤ 6 Ω | 5700PF ± 15% |
15 mm x 0,9 mm | 2,2 MHz ± 50 kHz | ≥ 75% | ≤ 11 ω | 3481PF ± 15% |
15mmx1.2mm | 1,7 MHz ± 4% | ≥ 48% | ≤ 5,3 Ω | 2418PF ± 10% |
15 mm x 2,1 mm | 1 MHz ± 3 % | ≥39% | ≤ 7,6 Ω | 900PF ± 15% |
16 mmx 0,25 mm | 7 MHz ± 5% | |||
16 mmx 0,4 mm | 5,0 ± 5% | ≥45 | ≤ 5 Ω | 5400 ± 15% |
16mmx1mm | 2,0 ± 5% | ≥45 | 0,65 Ω | 2200 ± 10% |
19 mm x 0,3 mm | 6,9 MHz ± 50 kHz | ≤ 1 Ω | 12000PF ± 15% | |
19mm x 1 mm | 2,07 MHz ± 50 kHz | ≥39% | ≤ 2 Ω | 4000PF ± 15% |
19mm x 2 mm | 1,04 MHz ± 50 | ≤ 3 Ω | 1800PF ± 15% | |
20 mmx 0,2 mm | 106 kHz ± 3% | ≥ 58% | ≤3,0 Ω | 23500PF ± 20% |
20 mm x 0,4 mm | 5 MHz ± 100 kHz | ≤ 0,48 Ω | 3800PF ± 20% | |
20 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥ 58% | ≤ 6 Ω | 5700PF ± 15% |
20 mm x 0,8 mm | 2,5 MH ± 100 kHz | |||
20 mmx1mm | 2,05 MHz ± 3% | ≥ 51% | ≤ 0,31 Ω | 3543PF ± 10% |
20 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥ 40% | ≤4 Ω | 2000pf ± 15% |
20 mm x 2,7 mm | 745 kHz ± 5 kHz | ≥ 51% | ≤ 2,7 ω | 1300PF ± 5% |
20 mmx3mm | 690 kHz ± 3% | ≥ 45% | ≤3,6 Ω | 1265PF ± 10% |
20 mmx8mm | 255 kHz ± 1% | ≥37% | ≤ 10,4 Ω | 483PF ± 10% |
22 mmx 0,25 mm | 92 kHz ± 5% | 65% | 1,80 Ω | 65 NF ± 10% |
25 mmx 0,2 mm | 85 kHz ± 3% | ≥ 64,90% | ≤ 1,90 Ω | 35nf ± 20% |
25 mm x 0,7 mm | 3 MHz ± 100 kHz | ≥ 40% | ≤ 1 Ω | 8600PF ± 20% |
25mm x 1,4 mm | 1,5 MHz ± 5% | ≥ 40% | ≤ 1,5 Ω | 1900PF ± 15% |
25 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥ 58% | ≤4 Ω | 2800PF ± 15% |
25 mm x 8,5 mm | 235 kHz ± 2% | ≥ 58% | ≤45 Ω | 645PF ± 14% |
28 mmx 0,7 mm | 3 MHz ± 100 kHz | ≥ 40% | ≤ 1 Ω | 11200PF ± 15% |
28 mm x 2,1 mm | 1 MHz ± 50 kHz | ≤ 8 Ω | 3800PF ± 20% | |
30 mm x 1 mm | 72 kHz ± 5% | 34% | ≤ 5,2 Ω | 11 nf ± 20% |
30 mm x2.1mm | 1 MHz ± 50 kHz | ≥45 | ≤ 1 Ω | 4400PF ± 15% |
30 mm × 3,0 mm | 66.7 | ≥45 | ≤3 Ω | 2730 ± 12,5% |
30 mm x 4,2 mm | 500 kHz ± 5 kHz | ≥44% | ≤ 1,9 Ω | 2900PF ± 15% |
30 mm × 5,5 mm | 75 kHz | 58 | 1300Pf | |
30 mm × 6,2 mm | 75 kHz | 58 | 1200Pf | |
31,5 mmx4,2 mm | 500 kHz ± 10 kHz | 48.50 | ≤ 7,6 Ω | 3800PF ± 20% |
32 mm × 5 mm | 70 kHz | 58 | 1700Pf | |
35 mm x 12 mm | 190 kHz ± 5 kHz | ≤ 27,7 Ω | 830PF ± 20% | |
35 mm x 3 mm | 63 kHz | ≥45 | ≤3Ω | 3100 ± 12,5% |
35 mm x 4mm | 55,6 kHz ± 5% | 76% | ≤15,7 Ω | 7069 PF ± 20% |
35 mm × 6,2 mm | 63 kHz | 58 | 1600Pf | |
38 mm x 4,1 mm | 500 kHz ± 5 kHz | ≥44% | ≤ 1,9 Ω | 2900PF ± 15% |
38 mmx6.5mm | 59.9 | ≥45 | ≤3 Ω | 1580 ± 12,5% |
40 mmx 2mm | 1 ± 5% | ≥45 | 0.65 | 7200PF ± 10 |
40 mm × 6,2 mm | 55 | 58 | 2200 | |
43 mmx 10,5 mm | 200 kH ± 10 kHz | ≥ 40% | ≤ 10 Ω | 1700PF ± 15% |
45 mmx3,0 mm | 50.0 | ≥45 | ≤3Ω | 5100 ± 12,5% |
50 mmx 0,4 mm | 41 kHz ± 1 kHz | 71%± 3% | 1,3 Ω | 108nf ± 15% |
50 mm x 2,1 mm | 1,00 MHz ± 50 | ≥ 60% | ≤ 8 Ω | 10000PF ± 20% |
50 mm x 2,5 mm | 44 kHz ± 3 kHz | ≥ 60% | ≤ 10 Ω | 7400PF ± 15% |
50 mm x 3 mm | 44 kHz ± 3 kHz | ≥ 60% | ≤ 8 Ω | 7200PF ± 15% |
50 mmx5,0 mm | 46.0 | ≥45 | ≤3 Ω | 4150PF ± 12,5% |
60 mm x 5 mm | 420 kHz ± 2% | ≥ 58% | ≤45 Ω | 5100PF ± 14% |
60 mm x 2 mm | 1.0 | ≥ 45% | ≤3ω | 14500 ± 15% |
7mmx 0,4 mm | 5 MHz ± 5% | ≥ 48% | ≤ 0,5 Ω | 2100PF ± 15% |
85 mmx 6 mm | 350 kHz ± 2 % | ≥ 48,81% | ≤ 0,49 Ω | 10,30 NF ± 15% |

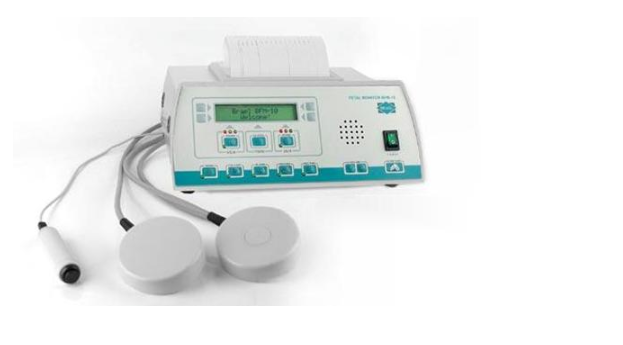

Fötal Doppler -Anwendung:
Fetaler Doppler sind Ultraschalldoppler -Geräte, die zum Erkennen des fetalen Herzschlags verwendet werden. Die Doppler -Sonde sendet Hochfrequenz -Schallwellen in den Körper. Es sollte nicht mit Strahlung gemischt werden. Wenn die Position des fetalen Herzens die Ultraschallwellen widerspiegelt, wird die Häufigkeit der Wellen verändert. Der fetale Doppler empfängt die reflektierten Schallwellen und verwendet das Doppler -Effektkonzept, um die Frequenzänderung zu ändern, und bietet eine hörbare Simulation des Herzschlags. Dieser Sound wird dann durch die Kopfhörer verstärkt. Fetale Doppler gibt es schon seit vielen Jahrzehnten, und es wurden nie nachteilige Auswirkungen auf ihre Verwendung gemeldet.
PZT -Material:
- PZT4 Piezoelektrische Keramik haben ein doppeltes Verhalten des Empfangens und Sendens mit höherer Empfindlichkeit und niedrigerem dielektrischem Verlust.
- PZT5 Piezoelektrische Keramik weisen einen höheren elektromechanischen Kopplungskoeffizienten, die mittelschwere Dielektrizitätskonstante und eine höhere Empfindlichkeit auf.
- PZT8 Piezoelektrische Keramik des Hochleistungsübertragungsarts haben eine gute piezoelektrische Eigenschaft, eine hohe mechanische Festigkeit, ein hohes Zwangsfeld und einen niedrigen dielektrischen Verlust in starken Feldern.
Piezo -Keramikscheiben | Durchmesser | PZT-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikringe | Außendurchmesser | 3-100 | 3-100 | 3-100 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikrohre | Außendurchmesser | 3-108 | 3-108 | 3-105 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Länge | ≤ 50 | ≤ 50 | ≤ 50 | |
Piezo -Keramikplatten | Länge | ≤ 50 | ≤ 50 | ≤ 50 |
Breite | ≥ 1 | ≥ 1 | ≥ 1 | |
Dicke | 0,3-10 | 0,25-15 | 0,3-8 |
Anwendungsbild:
