Prinzip und Anwendung von piezoelektrischem Keramiktransformator

Prinzip des piezoelektrischen Keramiktransformators

Piezoelektrischer Keramiktransformatorist eine neue Art von Chip-Gerät, die durch die sekundäre Energieumwandlung von elektrischer Energie --- mechanische Energie-elektrische Energie realisiert. Seine Grundstruktur hat viele Formen nach Form, Elektrode und Polarisationsrichtung, unter der der piezoelektrische Transformator mit einer langen Blattstruktur am häufigsten verwendet wird. Es hat eine einfache Struktur, ist leicht herzustellen und hat ein hohes Verhältnis.

Im Vergleich zum traditionellen elektromagnetischen Transformator sind die Materialien, die Produktstruktur, die Prozesstechnologie und das Arbeitsprinzip des piezoelektrischen Keramiktransformators unterschiedlich. Die Hauptmaterialien, die in elektromagnetischen Transformatoren verwendet werden, sind magnetische Materialien und leitende Materialien, die als Kern und Wickel der Struktur verwendet werden, und die Energieumwandlungsform ist elektrisch-elektrisch. Die wichtigsten Materialien, die in piezoelektrischen Keramiktransformatoren verwendet werden Materialien (PMMN) usw. Das Produkt wird durch Hochtemperatursintern und Hochdruckpolarisation hergestellt, und sein Energieumwandlungsmodus ist elektromechanisch-elektrisch. Es ist zu erkennen, dass die Energieumwandlung des elektromagnetischen Transformators in einem abgeschlossen werden muss Der orthogonale dreidimensionale Raum gemäß seiner strukturellen Form und der piezoelektrische Keramiktransformator kann eine Energieumwandlung in einer Ebene durchführen. Daher ist der piezoelektrische Keramiktransformator leicht in eine Chip -Typ -Struktur zu gestalten.

Das Arbeitsprinzip des piezoelektrischen Keramiktransformators besteht darin, die Eigenschaften des piezoelektrischen Keramikmaterial-positiven piezoelektrischen Effekts und des reversen piezoelektrischen Effekts zu verwenden. Der sogenannte positive piezoelektrische Effekt besteht darin, dass dieses PZT-Material unter der Wirkung (oder Deformation) der Kraft Ladung oder Spannung erzeugt, und der umgekehrte piezoelektrische Effekt besteht darin, dass das Material verformt oder vibriert, wenn eine Spannung angewendet wird. The working principle of the piezoelectric ceramic transformer is to use the positive and reverse piezoelectric effect characteristics of the piezoelectric ceramic material by designing the orientation characteristics of the electrode and polarization direction of the piezoelectric ceramic body, and using the reverse piezoelectric effect to make the phase mit dem Eingangsanschluss. Der angeschlossene piezoelektrische Keramikkörper erzeugt unter Spannungswirkung mechanische Schwingung, und dann bewirkt der positive piezoelektrische Effekt den mit dem Ausgangsanschluss verbundenen piezoelektrischen Keramikkörper, um eine Spannung zu erzeugen. Wenn die Impedanz des Eingangsanschlusss und des Ausgangsanschlusss nicht gleich sind, sind die Spannung und der Strom an beiden Enden ebenfalls nicht gleich, wodurch die Funktion der Änderung der Größe der Spannung und des Stroms zwischen dem Eingangsanschluss und dem Ausgangsanschluss realisiert wird.

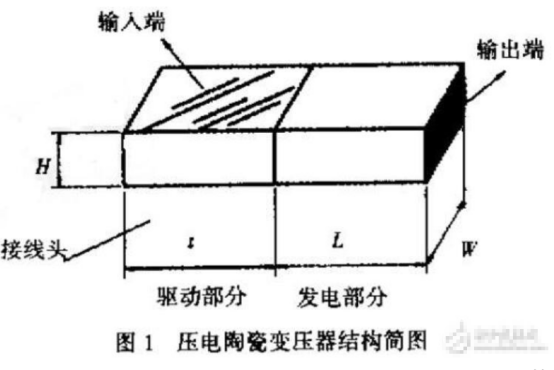

Piezoelektrische Keramiktransformatorstruktur
Der piezoelektrische Keramiktransformator verwendet piezoelektrische Materialien, die die elektromechanischen Umwandlungsmerkmale verwendet, und kooperiert mit dem Schwingungsteil der Komponente und dem Motor des Stromerzeugungsteils zur Durchführung von Polarisationsdesign. Die Eingangsspannung macht das piezoelektrische Stück im Resonanzzustand, und dann ändert der positive piezoelektrische Effekt den in Spannungsausgang umgewandelten hohen Dehnung, um den Effekt der Spannungstransformation zu erreichen.
