| Menge: | |
|---|---|
PR1000K0140
Piezohannas
PR1000K0140

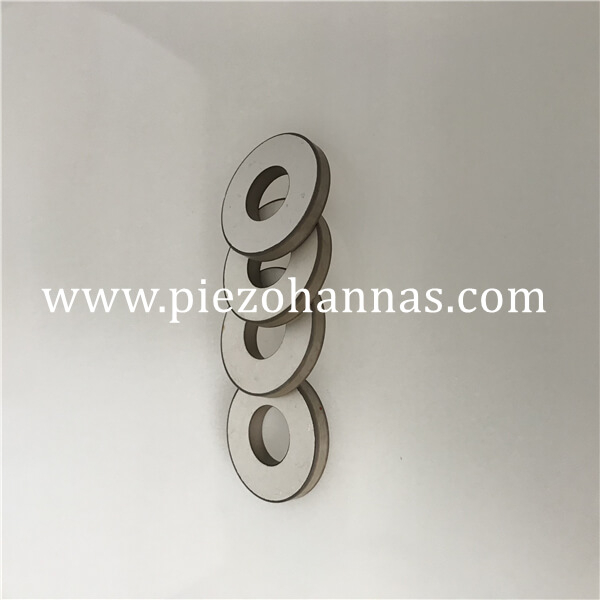

Lager PZT4d Material Piezo Ringe für Piezo -Inkjet -Drucker
1.Produkt Beschreibung:
Piezoelektrische Elemente technische Daten: | |
Maße: | Äußere diein Meter6 mm, Innendurchmesser 2,5 Dicke 2 mm |
Material: | PZT-4D/PZT-43 |
Radialfrequenz FR: | 789 kHz ± 5% |
Mechanischer Kopplungskoeffizient K33 | ≥0.5 |
Dielektrischer Verlust TG δ: | ≤ 0,3% |
Statische Kapazität CS: | 110PF ± 12,5% |
Anwendung: Piezo Inkjet -Drucker
Äußere Abmessungen von 3 mm bis zu 180 mm
Innere Dimension von 1mm bis zu 150 mm
Dicke von 0,2 mm bis 25 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
3.Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | |||||||
Eigenschaften | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
4.Piezo-Elektrische Tintenstrahldruckertechnologie
Piezoelektrischer Strahldrucker wird auch als hochauflösender Strahldrucker oder hochauflösender Bildstrahldrucker bezeichnet. Auf der integrierten Düse steuern 128 oder mehr piezoelektrische Kristalle mehrere Düsenlöcher auf der Düsenplatine. Durch die CPU -Verarbeitung wird eine Reihe von elektrischen Signalen für jeden piezoelektrischen Kristall durch die Fahrplatte ausgegeben. Der piezoelektrische Kristall wird deformiert, so dass die Tinte aus der Düse ausgeworfen wird und auf das bewegliche Objekt fällt. Die Oberfläche des Produkts bildet eine Punktmatrix und bildet so Wörter, Zahlen oder Grafiken. Dann wird der piezoelektrische Kristall in seinen ursprünglichen Zustand wiederhergestellt. Aufgrund der Oberflächenspannung der Tinte tritt die neue Tinte in die Düse ein. Da die Tintenpunktdichte pro Quadratzentimeter sehr hoch ist, kann die Anwendung der piezoelektrischen Technologie hochwertige Text-, komplexe Logo- und Barcodeinformationen drucken.

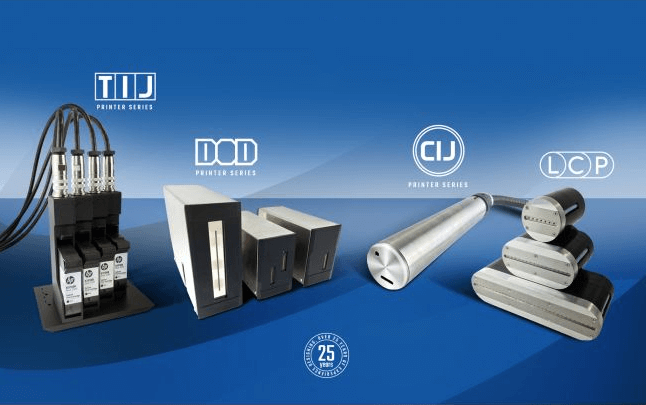

3. Anwendungsbild:
Lager PZT4d Material Piezo Ringe für Piezo -Inkjet -Drucker
1.Produkt Beschreibung:
Piezoelektrische Elemente technische Daten: | |
Maße: | Äußere diein Meter6 mm, Innendurchmesser 2,5 Dicke 2 mm |
Material: | PZT-4D/PZT-43 |
Radialfrequenz FR: | 789 kHz ± 5% |
Mechanischer Kopplungskoeffizient K33 | ≥0.5 |
Dielektrischer Verlust TG δ: | ≤ 0,3% |
Statische Kapazität CS: | 110PF ± 12,5% |
Anwendung: Piezo Inkjet -Drucker
Äußere Abmessungen von 3 mm bis zu 180 mm
Innere Dimension von 1mm bis zu 150 mm
Dicke von 0,2 mm bis 25 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
3.Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | |||||||
Eigenschaften | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
4.Piezo-Elektrische Tintenstrahldruckertechnologie
Piezoelektrischer Strahldrucker wird auch als hochauflösender Strahldrucker oder hochauflösender Bildstrahldrucker bezeichnet. Auf der integrierten Düse steuern 128 oder mehr piezoelektrische Kristalle mehrere Düsenlöcher auf der Düsenplatine. Durch die CPU -Verarbeitung wird eine Reihe von elektrischen Signalen für jeden piezoelektrischen Kristall durch die Fahrplatte ausgegeben. Der piezoelektrische Kristall wird deformiert, so dass die Tinte aus der Düse ausgeworfen wird und auf das bewegliche Objekt fällt. Die Oberfläche des Produkts bildet eine Punktmatrix und bildet so Wörter, Zahlen oder Grafiken. Dann wird der piezoelektrische Kristall in seinen ursprünglichen Zustand wiederhergestellt. Aufgrund der Oberflächenspannung der Tinte tritt die neue Tinte in die Düse ein. Da die Tintenpunktdichte pro Quadratzentimeter sehr hoch ist, kann die Anwendung der piezoelektrischen Technologie hochwertige Text-, komplexe Logo- und Barcodeinformationen drucken.
3. Anwendungsbild:
