PR1000K092
Piezohannas
PR1000K092
PZT5H -Material Piezo Ring Piezoelektrischer Wandler für Tonpilien -Wandler
1.Produktbeschreibung:
Dimension: OD50mm xid17mm x Thi5mm
Material: PZT-5H
Anwendung: Tonpilienwandler
2.TonPILS -WandlerAnwendung:
Der piezoelektrische Wandler von Tonpilz (Sound -Pilz) ist ein Wandler für relativ niedrige Frequenz -Hochleistungs -Schallemissionen. Der Wandler besteht aus piezoceramischen Ringen, die zwischen massiven Enden gestapelt und durch einen zentralen Bolzen vorgedrückt werden. Die Schwanz- und Kopfmasse senken die Resonanzfrequenz des Geräts.
In diesem Modell wird der Frequenzgang des Wandlers, wenn der Bolzen nicht vorgedrückt wird, untersucht. Für die Studie wird die akustisch-piezoelektrische Wechselwirkung und die Grenzfläche zwischen Frequenzdomäne des Akustikmoduls verwendet. Diese Schnittstelle verfügt über alle vordefinierten Multiphysik-Kopplungen, die für die Modellierung dieses Systems erforderlich sind (akustische Struktur und elektrische Struktur).
Das Modell bestimmt die Verformung und Spannungen im Gerät, das Strahlendruckfeld und den Schalldruckpegel sowie die räumliche Fernfeldempfindlichkeit, die Sendungsspannungsantwort (TVR) des Wandler der Schallstrahl.
Außendurchmesser: 5,0 - 100 mm
Innendurchmesser: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Dimension (mm) | Kapazität C (PF) | Schwach Aufstellen Dissipation TGδ (12V) | Stark Fied Dissipation TGδ (400 V) | Radial Frequenz FR (KHz) | ResonanceImpedance | Dick Frequenz Ft (khz) | Kupplung Modul KR (%) | |
Φ10ｘΦ5ｘ2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤ 0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤ 0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤ 0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤ 0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤ 0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||

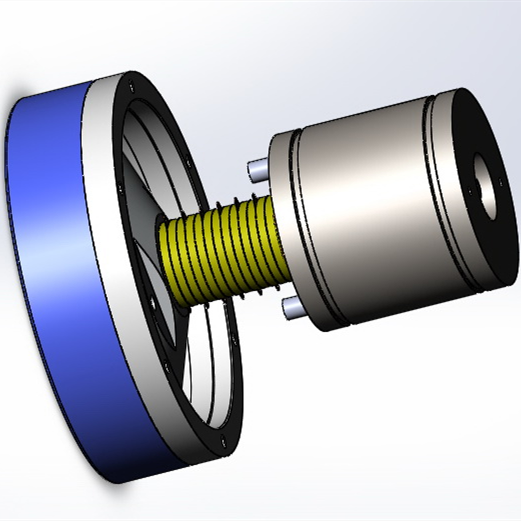

Anwendungsbild:
