PS10000K0102
Piezohannas
PS10000K0102

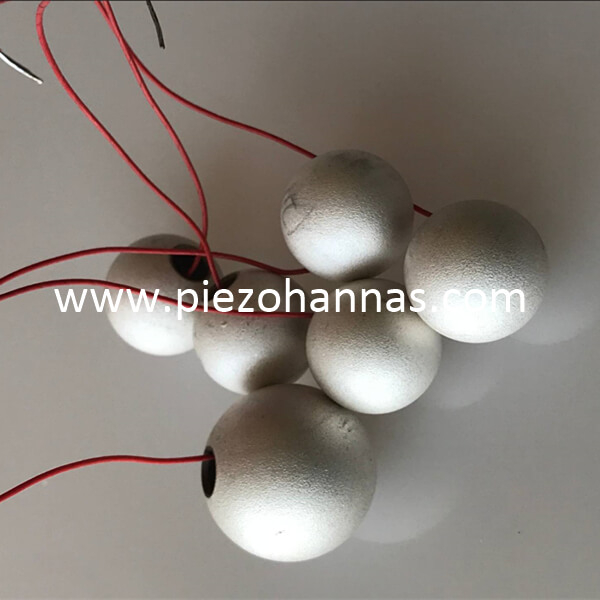

Piezo -Elektrokristallpiezo -Keramikkugel Piezoceramic -Wandler für Hyrdophon
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.

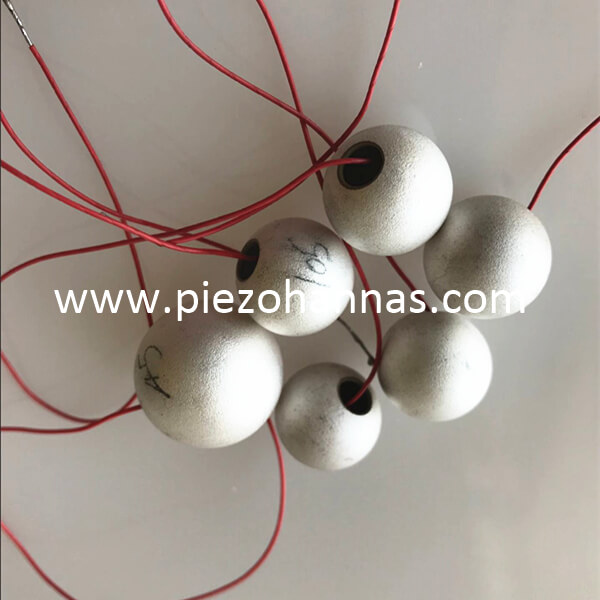

Dimension von Piezo -Kugeln:
Material: PZT-5A
Maße: Piezokugel Ø15 × Wandstärke 1 mm
Frequenz: 100,29 ~ 107,88 kHz
Kapazität: 13096 ~ 13155PF
Lochgröße: Ø5mm
KP: 36,91 ~ 41,51%

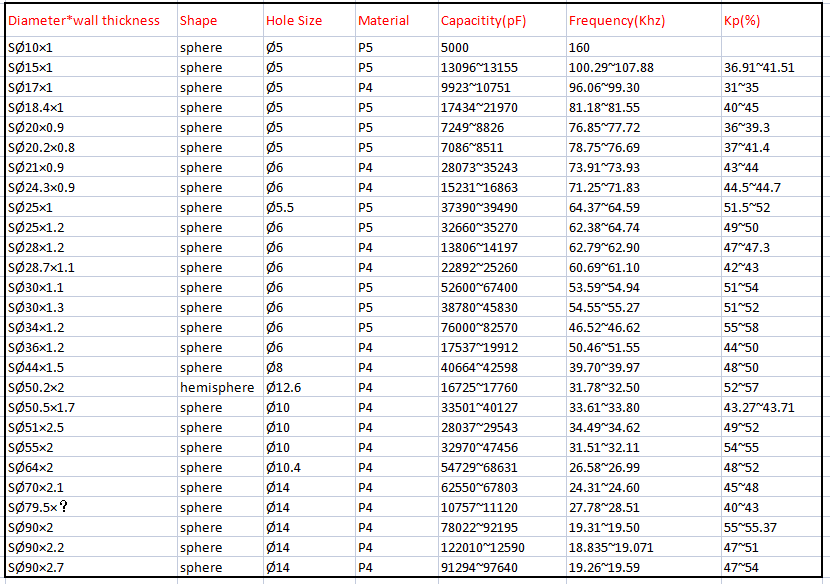

Regelmäßige Abmessungen der Piezo -Kugel auf Lager:
Äußere Dimension: von 6 mm bis zu 160 mm
Wandstärke: von 1 mm bis zu 10 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierung
Wir können die Anpassung aller Größen anpassen.
Soft \"PZT -Materialparameter:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

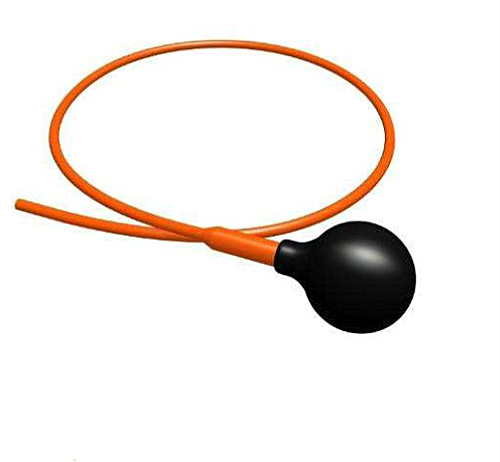

Hydrophonwandleranwendung:
