Piezoelektrischer Keramikscheiben-Ultraschallsensor mit einem Durchmesser von 27,4 mm für Angelfinder-Wandler


     DIA.27,4 mm Ultraschallpiezoelektrik -Keramik -Scheibensensor für den Fischfinderwandler

Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.

piezoelektrischer Scheibenwandler

piezoelektrische Keramik  Sensorteile

PZT Piezoelektrische Keramikscheibe

Elektrische Eigenschaften:

Piezoelektrisches Material: P-44
Dimension: Der Durchmesser beträgt 27,4 mm

1. Resonanzfrequenz : 200 kHz ± 5%

2. Resonanzwiderstand (R): <35OHM

 3. Kupplungsfaktor (KP): 0. 35%

4. Kapazität (CP): 700 PF ± 20%

5. Dielektrischer Verlust: <0,5%

Standardgröße von Piezo -Scheiben:

Bereich der Piezo -Scheibe zu produzieren:

Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm

PZT -Material:

Piezo Hannas bietet eine große Auswahl an piezoelektrischen Keramikmaterialien, die auf Blei-Zirkonat-Titanat (PZT) und Blei-freier Piezokeramik basieren. Die Bezeichnungen von \"Sanft\" und \"schwer\" Piezokeramik bezieht sich auf die Mobilität der Dipole oder Domänen und damit auch auf das Polarisations- und Depolarisationsverhalten. PZT 4 und PZT 8 gehört zu hartem Material, PZT 5 ist weiches Material, PZT -piezoelektrische Keramik werden durch Sintern -Zirkonium, Titan und Bleioxide hergestellt, das prominente dielektrische, piezoelektrische und ferroelektrische Eigenschaften aufweist.

\"Soft \" Piezo -Keramik werden mit hohen Empfindlichkeiten und hohen elektromechanischen Kopplungskoeffizienten konstruiert. Von den Materialien zur Produktentwicklung bis zur Volumenherstellung, die hauptsächlich für Hochsensitivitätswandler, Durchflussmessertransducer, Schwingungssensoren und Beschleunigungsmesser verwendet wird. Die Keramik wird mit stark dichten Mikrostrukturen mit verbesserten elektrischen und mechanischen Eigenschaften konstruiert. Hard -Materialien liefern mehr als nur niedrige dielektrische und mechanische Verluste Therapeutischer Ultraschall-, Hifu-, Sonar-, Reinigungs- und Schweißwandler.

PZT-4 wird aufgrund seiner hohen Resistenz gegen Depolarisation und niedrigen dielektrischen Verlusten unter hohem elektrischem Antrieb für hohe leistungsstarke strahlende Strahlungswandler empfohlen. Seine hohe Depolarisation unter mechanischer Spannung macht es für den Einsatz in akustischen Tief-Submersions-Wandlern und als aktives Element in elektrischen Stromerzeugungssystemen geeignet.

PZT-5A wird für Hydrophone oder Instrumentenanwendungen aufgrund seines hohen Widerstands bei erhöhten Temperaturen, hoher Empfindlichkeit und hoher Zeitstabilität empfohlen.

PZT-5H weist noch eine höhere Empfindlichkeit und Permittivität als PZT-5A auf und ist in den meisten anderen Hinweisen ähnlich wie PZT-5A. Der deutlich niedrigere Curie -Punkt begrenzt jedoch den Arbeitstemperaturbereich und führt zu einer geringeren Temperaturstabilität. PZT-8 ähnelt PZT-4, weist jedoch unter hohem elektrischem Antrieb sogar mechanische Dielektrizierverluste auf. Es wird für Anwendungen empfohlen, die eine höhere Leistungsabwicklung erfordern als für PZT-4 geeignet sind.

PZT-8 ähnelt PZT-4, weist jedoch unter hohem elektrischem Antrieb sogar mechanische Dielektrizierverluste auf. Es wird für Anwendungen empfohlen, die eine höhere Leistungsabwicklung erfordern als für PZT-4 geeignet sind.

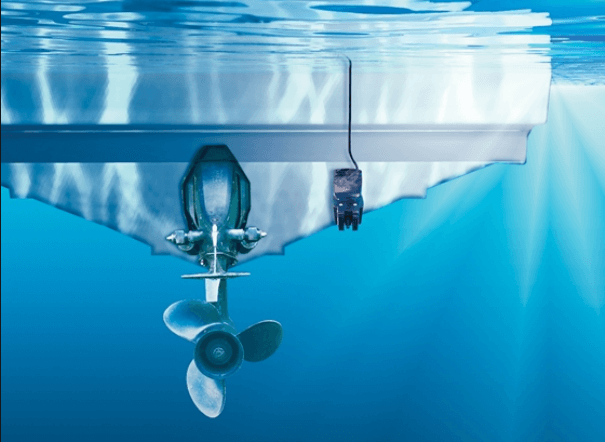

Anwendungsbild:
