Qda60
QDA60

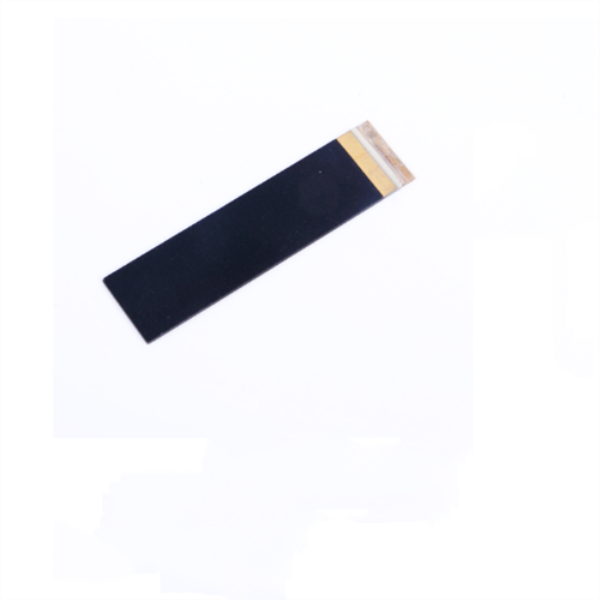

Piezoelektrische Keramik -Aktuator Bimorph -Aktuatoren für Vibrationssensor

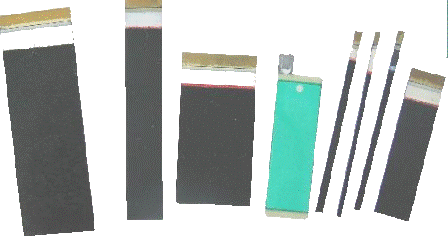

Bimorph -Aktuatoren

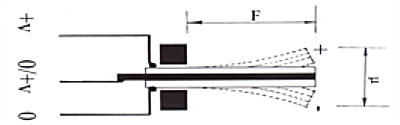

Bimorph -Aktuatoren bestehen aus einem Sandweilpaar piezoelektrischer Elemente, die sich in Länge ausdehnen und verziehen können. Bei Verwendung als Sensor bewirkt eine Seite eine Seite in die Spannung und die andere in Komprimierung, und eine Reaktionsfrequenz im hörbaren Bereich ermöglicht es dem Bimorph -Element, als Hochempfindlichkeits -Schallsensor verwendet zu werden. Bei Verwendung als Aktuator führt ein elektrischer Eingang zu einer Biegerkraft, die als Schaltelement in einem weiten Bereich von Anwendungen verwendet werden kann (Optacon, Dosispumpen, Ventilsteuerung usw.).

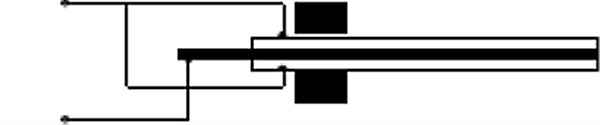

AC

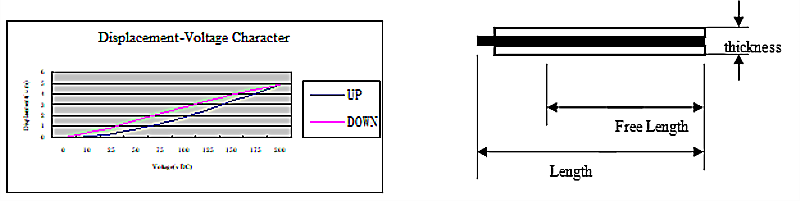

Zeichenkurve: (Referenzprobe: QDA60-20-0.6)
Normales Modell:
Modell | Länge | Breite | Dicke | Freie Länge | Stromspannung | Verschiebung | Macht |
QDA60-20-0.6 | 60 mm | 20 mm | 0,60 mm | 53 mm | 150 VDC | ≥2,6 mm | ≥ 0,40 N |
QDA60-10-0.6 | 60 mm | 10 mm | 0,60 mm | 53 mm | 150 VDC | ≥2,6 mm | ≥ 0,20 N |
QDA49-2.3-0.75 | 49 mm | 2,3 mm | 0,75 mm | 38 mm | 200 VDC | ≥ 1,5 mm | ≥ 0,10 N |
QDA45-10-0.6 | 45 mm | 10 mm | 0,60 mm | 38 mm | 150 VDC | ≥ 1,3 mm | ≥ 0,20 N |
QDA45-6.5-0.6 | 45 mm | 6,5 mm | 0,60 mm | 38 mm | 150 VDC | ≥ 1,3 mm | ≥ 0,15 N |
QDA40-20-0.6 | 40 mm | 20 mm | 0,60 mm | 33 mm | 150 VDC | ≥ 1,1 mm | ≥ 0,50 N |
QDA40-10-0.6 | 40 mm | 10 mm | 0,60 mm | 33 mm | 150 VDC | ≥ 1,1 mm | ≥ 0,18 N |
QDA35-2.5-0.6 | 35 mm | 2,5 mm | 0,60 mm | 28 mm | 150 VDC | ≥ 0,7 mm | ≥ 0,11 N |
Notiz: Individuelle spezielle Abmessungen.
