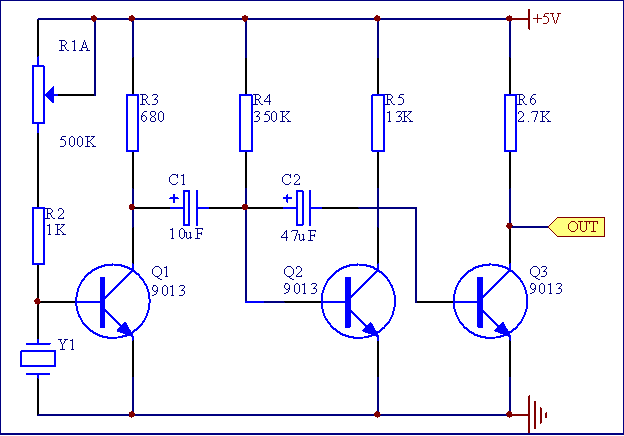

Piezoelektrische Sensoranwendung

2. piezoelektrischer Beschleunigungssensor
Seine Struktur hat im Allgemeinen drei Typen: Typ Longitudinal Effect Type, Lateraleffekt -Typ und Scherwirkungstyp. Der Längsschnitt ist der häufigste, wie in der Abbildung gezeigt. Die piezoelektrische Keramik 4 und die Masse 2 sind ringförmig und die Masse wird von der Nuss vorinstalliert

3 gegen die piezoelektrische Keramik gedrückt werden. Die Sensorbasis 5 ist fest an dem Objekt befestigt, das während der Messung gemessen werden soll. Das Ausgangssignal wird aus der Elektrode 1 entnommen.Wenn der silberbeschichtete Piezo -Zylindersensor Vibration erfasst, da die Masse in Bezug auf die Masse des zu gemessenen Objekts relativ klein ist und diese Kraft f = ma. Gleichzeitig wirkt die Trägheitskraft auf das piezoelektrische Keramikblatt, um eine Ladung zu erzeugen.

3. Messen der Oberflächenrauheit mit einem piezoelektrischen Sensor

Die Abbildung zeigt die Struktur des piezoelektrischen Sensors, wenn er auf den Profiler angewendet wird. Der Sensor wird von der Antriebsbox so gezogen, dass der Stift mit konstanter Geschwindigkeit auf der Oberfläche des Werkstücks gleitet. Durch die Welle der Oberfläche des Werkstücks bewegt sich der Stift nach oben und unten, und der piezoelektrische Kristall wird durch die Nadelstange deformiert. Somit wird auf der Oberfläche des piezoelektrischen Kristalls eine Ladung erzeugt, und der elektrische Ausgang des Bleis ist proportional zur Verschiebung des Stifts.

4. Elektronische Gasherd -Zündvorrichtung

Das Prinzip der elektronischen Zündvorrichtung des Gasherds besteht darin, Hochdruck-Überflutungen zu verwenden, um das Gas zu entzünden. Wenn der Benutzer den Schalter nach innen drückt, ist das Luftventil geöffnet. Wenn der Schalter gedreht ist, wird die Feder nach links gedrückt; Zu dieser Zeit hat die Feder eine große Kraft, die den piezoelektrischen Kristall schlägt, und es wird eine Hochspannungsentladung erzeugt, wodurch sich die Verbrennungsscheibe entzündet.

In der Technik und Bearbeitung können piezoelektrische Leistungssensoren verwendet werden, um den Einfluss verschiedener mechanischer Geräte und Komponenten zu messen. Zum Beispiel Schmieden von Hämmern, Smashing -Maschinen, Pfahltreiber, vibrierende Vibrationserreger der Feeder, geologische Auswirkungen des Bohrgeräts, Schiffsfahrzeugkollision und andere mechanische Auswirkungen auf Kraftmessung, die piezoelektrische Leistungssensoren verwenden können.

Arbeitsprinzip des ultraschallpiezoelektrischen Wandlerprinzips: Wenn das piezoelektrische Keramikblatt einem externen Druck ausgesetzt ist, wird das Keramikblatt mechanisch deformiert und seine Polarisationsintensität reduziert, so dass ein Teil der an der Oberfläche des Ceramikblatts gebundenen elektrischen Ladung ist freigegeben, und ein Entladungsphänomen tritt auf. Wenn der Druck aufgehoben wird, wird der ursprüngliche Zustand wiederhergestellt, die Polarisationsintensität wird erhöht und ein Teil der elektrischen Ladung wird an der Elektrode adsorbiert, und das Ladephänomen tritt auf. Dieses Phänomen der Umwandlung von mechanischer Energie zu elektrischer Energie wird als positiver piezoelektrischer Effekt bezeichnet.
