Verfügbarkeitsstatus: | |
---|---|
Menge: | |
PD1000K018

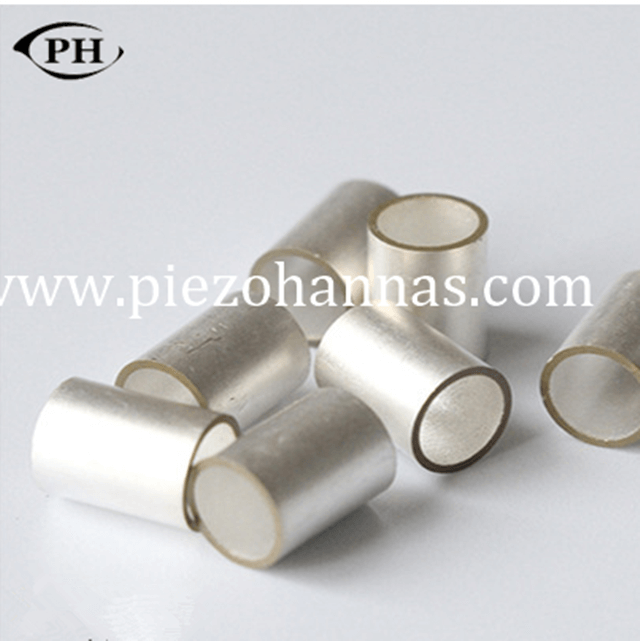

Piezohannas
PD1000K018
Abmessungen:
Äußere Dimension: 32mm
Interdimension: 28mm
Höhe: 20mm
Die Reichweite der Piezoröhre:
Durchmesser: 5,0 - 100 mm
Wandstärke: 1 - 10 mm
Höhe: 2,5 - 50 mm
Pizeo Rohrliste
SchwachEnsion (OD×ID×H)mm | Rsonant Frequenz (KHz) | Dielektrizitätsverlust (%) | K31 (%)
| Kapazität (PF) |
Φ6.35 × φ4.9 × 6,35
| 149.0814
| 1.33
| 15.13
| 5362
|
Φ7.65 × φ6.5 × 6.5
| 126.0084
| 1.53
| 21.86 | 4533
|
Φ40 × φ34 × 40
| 28.2953
| 0.4
| 15.27
| 16015 |
Abmessungen (OD×ID×H)mm | RAdialfrequenzcy(KHz) | dielektrischer Verlust(%) | K31 (%)
| Kapazität (PF) |
Φ15× φ11×10 | 70 ± 5% | 2
| 30 | 4680 ± 10% |
Φ20× φ16×15 | 50 ± 5% | 2
| 30 | 9700 ± 10% |
Φ25× φ21×15 | 39 ± 5% | 2 | 35
| 12400 ± 10% |
Φ29× φ25×20 | 34 ± 5% | 2 | 35 | 19400 ± 10% |
Φ30× φ25×18 | 33 ± 5% | 2 | 35 | 14250 ± 10% |
Φ32× φ28×20 | 36 ± 5% | 2 | 35 | 21600 ± 10% |
Φ34× φ30×20 | 28 ± 5% | 2 | 35 | 23000 ± 10% |
Φ38× φ32×25 | 26 ± 5% | 2 | 35 | 21000 ± 10% |
Φ40× φ32×37 | 25 ± 5% | 2 | 35 | 24000 ± 10% |
Φ45× φ39×25 | 22 ± 5% | 2 | 35 | 25200 ± 10% |
Φ50× φ44×25 | 19 ± 5% | 2 | 35 | 28200 ± 10% |
Φ55× φ39×30 | 19 ± 5% | 2 | 35 | 33800 ± 10% |
Φ60× φ54×30 | 16 ± 5% | 2 | 35 | 41000 ± 10% |
Φ65× φ59×30 | 15 ± 5% | 2 | 35 | 44600 ± 10% |
Φ75× φ67×16 | 13 ± 5% | 2 | 35 | 20400 ± 10% |
Φ80× φ74×20 | 12 ± 5% | 2 | 35 | 36900 ± 10% |
Φ90× φ84×20 | 10 ± 5% | 2 | 35 | 52180 ± 10% |
Warme Tipps: Wir können verschiedene piezoelektrische Keramik nach Bedarf anpassen.
