PZ1000K0093
Piezohannas
PZ1000K0093
1 MHz piezoelektrische Keramikscheibe für die Durchflussmessung
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
Piezo -Keramik -Disc Beschreibung:
- Abmessungen: φ14.6 × 2 mm
-Eelektrode: Elektroden auf derselben Seite (anpassbar)
Dickungsfrequenz: FST = 1MHz ± 5%
Statische Kapazität: CT = 1620PF ± 12,5%
Induktiver Verlust: Tanδ = max.2,0%
Elektromechanischer Kopplungskoeffizient: KP ≥ 0,60
Testumgebung: Bei 25 ° C ± 5 ° C 60% R.H.
Testbedingungen: bei 1 kHz, 1 VRMS
Abmessungen für Ultraschalldurchflussmeter auf Lager:
Ultraschalldurchflussmeteranwendungen:
Piezoceramic -Wandler zur Erzeugung von Ultraschallsignalen für die Messung der Flüssigkeitsflussrate in einer Rohrleitung, bei der der direkte Kontakt der Flüssigkeit ein Problem darstellt.
Es gibt zwei Haupttypen von Ultraschalldurchflussmesser: Doppler- und Transitzeit. Beide verwenden Ultraschall, um Messungen vorzunehmen, und können nicht invasiv sein (Fluss von außerhalb des Rohrs, Rohrs oder Gefäßes messen). Verschiedene Arten von Ultraschalldurchflussmesser wurden häufig für die industrielle Produktion, kommerzielle Messung und Hydrauliktests eingesetzt.
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
PZT weiches Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

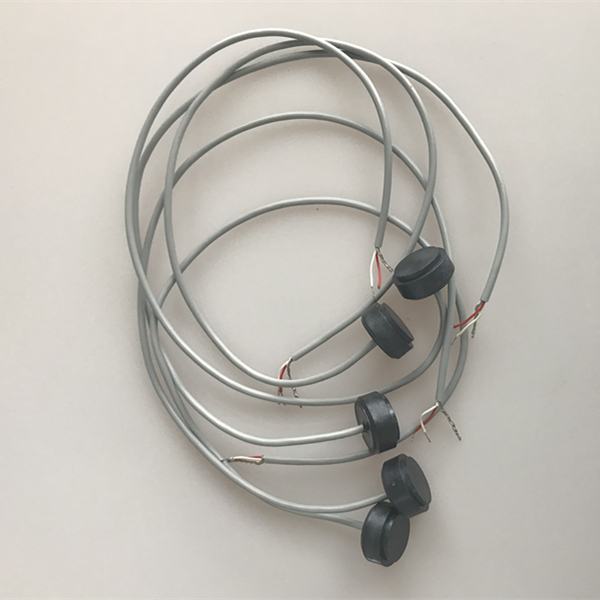

Anwendungsbild:
