PS1000K060
Piezohannas
PS1000K060

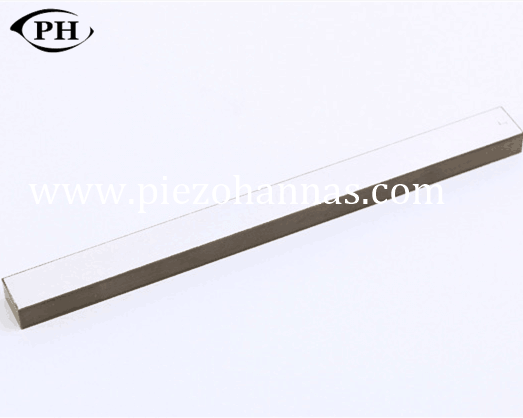

1.Produktbeschreibung
Abmessungen:
Länge: 65mm
Breite: 14,5mm
Höhe: 0.4mm
Rechteck / QuadratFrequenzpiezoceramic
Anwendung:Akustische Tonabnehmer, GitarrePickups, Geigenabholungen, Medizin, Ultraschall medizinisch Behandlung. Inspektion
und Sonstiges.
2. Eine Standardgröße von Piezo Teller und Block
Der Bereich der FrequenzpiezoceramicRechteck / Quadrat:
Länge: 3mm-176 mm
Breite: 1mm-120 mm
Höhe: 0,1 mm-30 mm
Eine Standardgröße des Rechtecks und der quadratischen Piezo -Keramikelement (1)
Abmessungen （L×W×H）mm | Resonant Frequenz (KHz) | K31 (%)
| Kapazität (PF) |
90*14*0,39 | 17± 5%
| 37±6%
| 98±12,5%
|
90*11*0,35 | 17±5%
| 37±6% | 81±12,5%
|
105*14*0,37 | 13.6 | 37.0 | 81 |
66,5*14*0,49 | 21.5 | 37.2 | 55 |
63,5*14,3*0,42 | 22.5 | 32.9 | 49 |
90*9*0,18 | 15.9 | 38.0 | 135 |
70*14,5*0,32 | 20.4 | 36.7 | 89 |
65*14,5*0,4 | 22.0 | 35.6 | 62 |
130*15,8*0,53 | 11.0 | 37.0 | 154 |
45*9*0,2 | 31.1 | 30.2 | 63 |
12*12*1 | 17.1 | 65.0 | 2.3 |
13*13*0,56 | 15.4 | 60.0 | 1.68 |
25*10*0,7 | 56.0 | 60.0 | 5 |
30*30*1 | 66.7 | 60.0 | 10 |
25*4*0.5 | 58 | # | 5800 |
40*4*0.5 | 38 | # | 7900 |
25*4*0.5 | 58 | # | 4800 |
40*4*0.5 | 38 | # | 6500 |
25*4*0.5 | 58 | # | 3100 |
40*4*0.5 | 38 | # | 5500 |
Eine Standardgröße des Rechtecks und der quadratischen piezoelektrischen Keramik (2)
Größe (Länge Breite Höhe) (Mm) | Piezoelektrisch Beanspruchung Konstante D33 (10-12c/n) | Kapazität CT (NF) | Relativ Dielektrikum Konstante εtr3 | Resonant Frequenz Fs (KHz) | Kupplung Coefficient K31 (%) |
105*14*0,37 | 420 | 81 | 2300 | 13.6 | 37.0 |
66,5*14*0,49 | 550 | 55 | 3400 | 21.5 | 37.2 |
63,5*14,3*0,42 | 550 | 49 | 3400 | 22.5 | 32.9 |
90*9*0,18 | 550 | 135 | 3400 | 15.9 | 38.0 |
70*14,5*0,32 | 550 | 89 | 3400 | 20.4 | 36.7 |
65*14,5*0,4 | 550 | 62 | 3400 | 22.0 | 35.6 |
130*15,8*0,53 | 600 | 154 | 3400 | 11.0 | 37.0 |
45*9*0,2 | 620 | 63 | 5300 | 31.1 | 30.2 |
12*12*1 | 420 | 2.3 | 2300 | 17.1 | 65,0 (KP) |
13*13*0,56 | 280 | 1.68 | 800 | 15.4 | 60.0 (KP) |
25*10*0,7 | 420 | 5 | 1600 | 56.0 | 60.0 (KP) |
30*30*1 | 420 | 10 | 1600 | 66.7 | 60.0 (KP) |
Eine Standardgröße des Rechtecks und der quadratischen piezoelektrischen Keramik (3)
Dimension (mm) Länge*Breite*Dicke | Frequenz | Kapazität | Dielektrikum Verlust | Piezoelektrisch Stromspannung Koeffizient | Kurier Temperatur |
25×4×0.5 | 58 | 5800 | ≤2.0 | 550× | 180 |
40×4×0.5 | 38 | 7900 | ≤2.0 | 550× | 180 |
25×4×0.5 | 58 | 4800 | ≤2.0 | 400× | 260 |
40×4×0.5 | 38 | 6500 | ≤2.0 | 400× | 260 |
25×4×0.5 | 58 | 3100 | ≤2.0 | 280× | 350 |
40×4×0.5 | 38 | 5500 | ≤2.0 | 280× | 350 |
3.Pzt Material
Wir bieten normalerweise P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5.
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, BATIO3.
PZT -Materialien sind kategorisiert wie funktional Keramik. In Sensoren sie machen es möglich umwandeln Kräfte,
Druck und Beschleunigungen hinein elektrisch Signale, und in Schall- und Ultraschall- Wandler
und Aktuatoren sie Konvertieren elektrisch Spannungen hinein Vibrationen oder Deformationen.Piezoelektrische materials
sind klassifiziert gemäß zu ihr chemisch Komposition an das eines Hand, und durch das Spezifisch
Anwendung Bedingungen an das Sonstiges.
PZ Keramik ist Gebraucht in a breit Vielfalt von Anwendungen. Sanft (Sensor) PZ Keramik Pulver sind Normalerweise Gebraucht
Wenn hoch Kupplung und/oder hoch aufladen Empfindlichkeit sind wichtig, eine solche wie in fließen oder eben Sensoren;
Ultraschall- zerstörerisch Test/Bewertung (Ndt/nde) Anwendungen; oder zum genau Inspektionen von Kfz, Automobile,
strukturell oder Luft- und Raumfahrt Produkte. Material Eigenschaften enthalten a hoch Dielektrikum Konstante; hoch Kupplung;
hoch aufladen Empfindlichkeit; hoch Dichte mit a fein Getreide Struktur; a hoch Curie Punkt; und a sauber, geräuschfrei
Frequenz Antwort.
Schwer (hoch Energie) PZ Keramik Pulver sind Gebraucht Wenn hoch Energie Eigenschaften sind erforderlich,
einschließlich Anwendungen eine solche wie das Generation von Ultraschall- oder Hochspannung Energie in Ultraschall- Reinigungskräfte,
Sonar Geräte, usw. Wichtig Pulver Eigenschaften enthalten a hoch piezoelektrisch aufladen Konstante (D33); a
höher mechanisch Qualität Faktor das reduziert mechanisch Verlust und ermöglicht a niedriger Betriebs Temperatur; a
niedrig Dissipation Faktor das stellt sicher Kühler, mehr wirtschaftlich Betrieb; hoch Dielektrikum Stabilität; und niedrig
mechanisch Verlust unter Anspruchsvoll Bedingungen.
4.Anwendungen der piezoelektrischen Keramik
Ultraschalldurchflussmesser | Hydrophone | Beschleunigungsmesser |
pIEZO -Wandlervibration | Zerstäuberwandler | Materie Dispersion |
Impact-Typ-Gaszündungen | präzise Bewegungskontrolle | Drucksensor |
Beschleunigungsmesser | Impact-Typ-Gaszündungen | präzise Bewegungskontrolle |
Mikrofone | Musikalische Pick-ups | Diagnostischer medizinischer Ultraschall |
Klang Herstellung | Levelsensoren | Ultraschallatomisatoren |
Sonarwandler | Ultraschallmikrobindungsapparat | Wandstärkesensor |
Unterwasser -Echo -Sounders | Hochfrequenzwandler | hohe Spannungsdruck -Enten |
Squeeze-Gas | Zünder hoher Machtaktuatoren | Vibrationsmotoren |
Transformer | Ultraschallschweißen | Ultraschalloperation |
Materialspannungssensor | Piezo -Elektrizitätsernte | Biomedizinische Sonde |
Piezo -Elektrizitätsernte | Fischfinder -Wandler | Kompressionssensor |
Piezo -Expansionssensor | Schönheitswandler | Ultraschallmischung |
Taschenrechner, | Telefone | Wagen Alarm Sensor |
Embryo Monitor | Herz Reflexionoskop Reflektor | Schrittzähler |
Ultraschall medizinisch | uLtrasonische Reinigung | Sonochemie |
5. Merkmale
1. Hoche Effizienz: Hoher mechanischer Parameter Q, die Transduktion effizient zwischen Strom und Schall über 95%.
2. Hoche Amplitude: Die Wandlerfestigkeit wird verbessert, indem der Hochgeschwindigkeits -Vibrator direkt auf der Waschfutterbasis mit Bolzen befestigt wird. Vergleiche mit einem magnetischen Expansionsvibrator, kann seine Amplitude über 50%verbessert werden.
3. Gute Wärmefestigkeit: Ein großer Bereich an Arbeitstemperatur, niedrige Resonanzimpedanz und Wärmeproduktivität.
4. Gute Konstruktion: durch Bolzen befestigt, leicht zusammengebaut, hohe Zuverlässigkeit.
5. Das Leben von mehr als 5000 Std.
6.HIGH elektromechanisch Wandlung Effizienz
6. Ihr Service
Paket:Zunächst verwenden wir alle einen Dual-Layer-Schaum, um das Piezo-Keramik-Duo in seine Frangibilität zu wickeln, und dann verwenden wir geeignet, um die Schachtel hineinzulegen und festzuhalten, um sicherzustellen, dass er perfekt ist.
Lieferung Time:stAndard Produkt Wille sein versendet aus innerhalb 2 Arbeiten Tage nach Zahlung erhalten.
Zahlung Methoden: T/t, Paypal,Westen Union
Garantie:100% brandneu, wenn Sie die Fabrik verlassen. Der Verkäufer garantiert die Qualität der Produkte (ohne Teile) für einen Zeitraum von 1 Jahr ab dem Datum des Versuchslaufs im Rahmen unserer Technikerin.
7. Amages
