PT1000K200
Piezohannas
PT1000K200
PZT5X -Material Piezo -Zylinderrohr für Unterwasser akustische Sensoren
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandler mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.

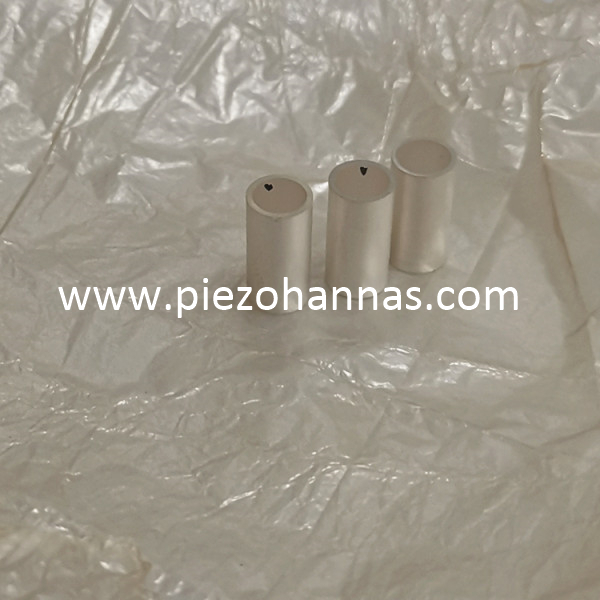

Piezo -Keramik -Röhre Beschreibung:
-Dimensionen: Ø76.2 × Ø66 × 40 mm
-Material: PZT-5x
Leistungsparameter:
-Fs (Hz): 13068
-Fp (Hz): 13870
-Elektromechanischer Kopplungskoeffizient K31: 0,353
-Dielektrische Verlust TG δ: <2,00%
-C: (PF): 75800PF

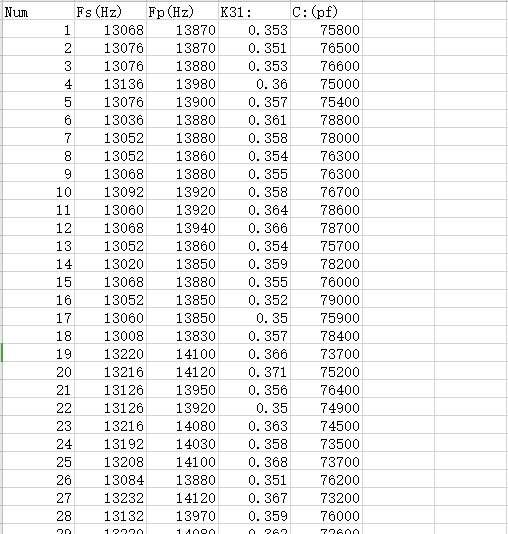

Testbericht von Ø76.2 × Ø66 × 40 mm:
Durchmesser: 5,0 - 100 mm
Wandstärke: 1 - 10 mm
Höhe: 2,5 - 50 mm
Weiches PZT -Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Unterwasser akustische Sensoren Anwendung:
Piezoelektrizität bezieht sich auf die Erzeugung von elektrischen Ladungen durch die Auferlegung mechanischer Spannung. Das Phänomen ist gegenseitig. Das Auftragen eines geeigneten elektrischen Feldes auf ein piezoelektrisches Material erzeugt eine mechanische Spannung. Piezoelektrische akustische Wellensensoren tragen ein oszillierendes elektrisches Feld auf, um eine mechanische Welle zu erzeugen, die sich durch das Substrat ausbreitet und dann zur Messung wieder in ein elektrisches Feld umgewandelt wird.Praktisch alle akustischen Wellengeräte und Sensoren verwenden ein piezoelektrisches Material, um die akustische Welle zu erzeugen. Die Piezoelektrizität wurde 1880 von den Brüdern Pierre und Paul-Jacques Curie entdeckt, erhielt 1881 ihren Namen von Wilhelm Hankel und blieb bis 1921 weitgehend neugierig, als Walter Cady den Quarzresonator für stabilisierende elektronische Oszillierer entdeckte.
Wie sich die akustische Welle durch oder auf der Oberfläche des Materials ausbreitet,Akustische Wellensensoren werden so benannt, weil ihr Nachweismechanismus eine mechanische oder akustische Welle ist.Alle Änderungen der Eigenschaften des Ausbreitungsweges beeinflussen die Geschwindigkeit und/oder Amplitude der Welle. Änderungen der Geschwindigkeit können durch Messung der Frequenz- oder Phasenmerkmale des Sensors überwacht werden und dann mit der entsprechenden gemessenen physikalischen Menge korreliert werden.

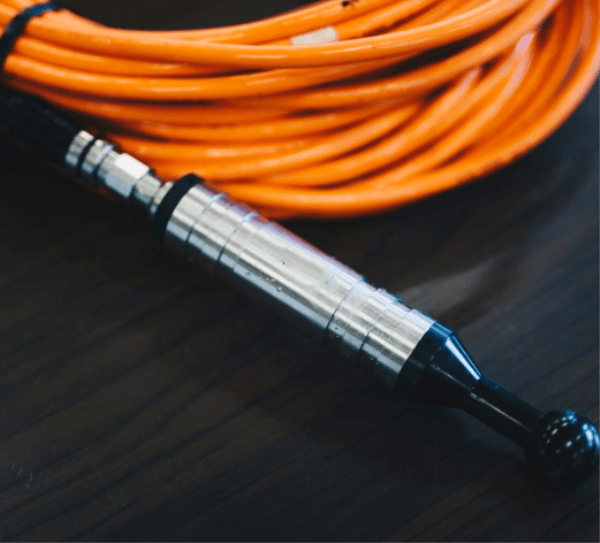

Anwendungsbilder:
