PZ1000K00
Piezohannas
PZ1000K00

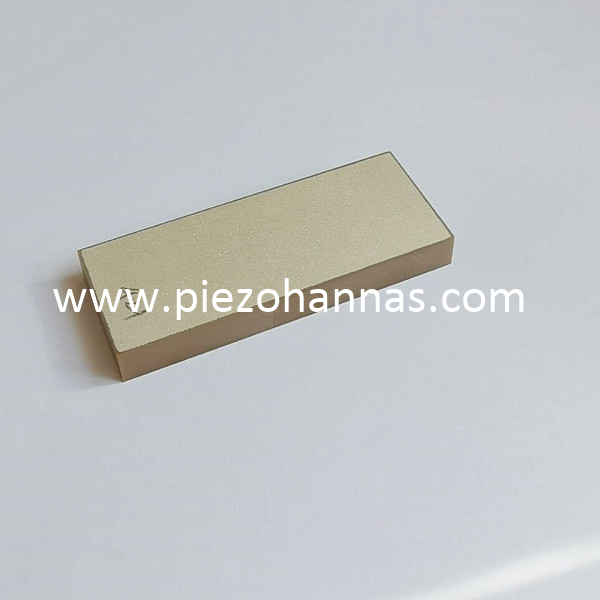

PZT5A Material Piezoelektrisches Keramikrechteck für Drucksensoren
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
l. Piezo Keramik Beschreibung:
Geometrie | Größe (mm) | Toleranz |
Piezo -Scheiben | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Piezo -Röhren | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Piezo -Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Piezo -Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Piezoringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
PZT weiches Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
PZT hartes Material:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Paketdetails:
FAQ:
1. Auch piezoelektrische Keramikmaterial, was sind die äquivalenten Keramikmaterialien?
PZT -Materiallieferant | Marine Typ I (PZT-4) | Marine Typ II (PZT-5A) | Marine Typ VI (PZT-5H) | Marine Typ III (PZT-8) |
Piezo Hannas | P-41 | P-51 | P-5H | P-82 |
Morgan Matroc | PZT-4 | PZT-5A | PZT-5H | PZT-8 |
Kanal Ind. | C5400 | C5500 | C5700 | C5800 |
Edo Corp. | EC-64 | EC-65 | EC-76 | EC-69 |
Keramos | K-270 | K-350 | K-278 | |
Wandlerprodukte | LTZ-1 | LTZ-2 | LTZ-2H | |
Staveley -Sensoren | EBL1 | EBL2 | EBL3 | EBL4 |
2.Was sind die piezoelektrischen Keramiken der Unterwasser akustischen Anwendungen?
Meeresboden Exploration, Sonar, Hydorphone, Unterwasserwandler, NDT, Beacon, Bildgebung, Galvanometer ....
3. Außerhalb der piezoelektrischen Keramikwandlerin, die die Verwendung der piezoelektrischen Keramik auswirkt? ?
Über piezoelektrische Keramikwandler, bei denen die beiden Haupteffekte der piezoelektrischen Keramik, insbesondere die Wandler, den inversen piezoelektrischen Effekt verwenden normalerweise.
