PS1000K0123
Piezohannas
PS1000K0123

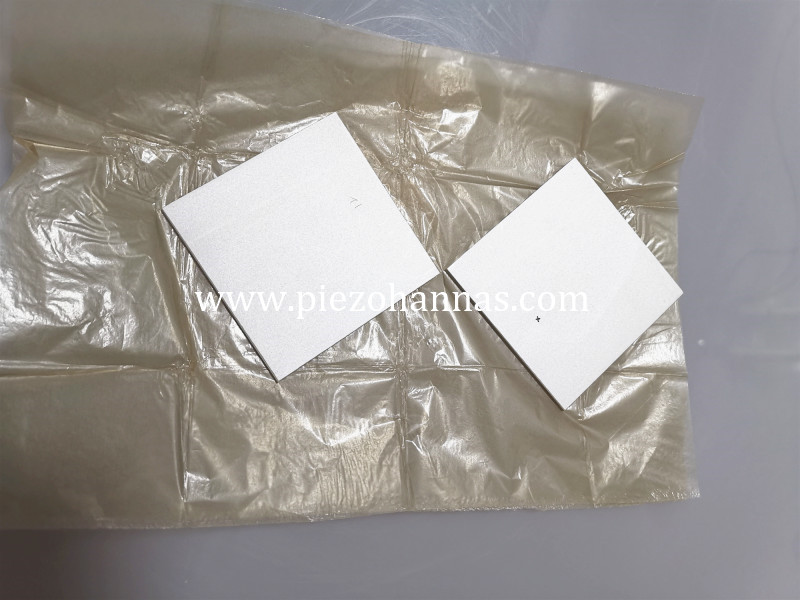

PZT4D Ultraschallwandler Piezoceramic Plate für Leistungswandler
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Komponenten mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und einem Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausgiebig eingesetzt.
Der Bereich der Piezoceramic -Platte / -streifen:
Länge: 1mm-200mm
Breite: 1mm-200mm
Höhe: 0,1 mm-30 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
Hartes PZT -Material
Hohe Leistung oder \"harte\" Keramik können hohen Maßstäben an elektrischer Anregung und mechanischer Spannung standhalten. Diese Materialien eignen sich für Hochspannungs- oder Hochleistungsgeneratoren und Wandler.
PZT-4-Serie
Dieser Materialbereich eignet sich ideal für Ultraschallreinigung, Sonar und andere Hochleistungs -Akustikstrahlungsanwendungen. Diese Materialien werden als Materialien vom Typ PZT-4-Serie bezeichnet und können große mechanische Antriebsamplituden erzeugen und gleichzeitig niedrige mechanische und dielektrische Verluste beibehalten. Darüber hinaus kann es sowohl unter konstanten als auch unter repetitiven Bedingungen verwendet werden.
PZT-8-Serie
Dieser Materialbereich wird in Hochleistungsanwendungen verwendet, obwohl der piezoelektrische Aktivitätsniveau geringfügig niedriger ist als die Typen der PZT-4-Serie. Mit einem extrem hohen mechanischen Qualitätsfaktor und einem extrem geringen Verlustfaktor verfügen die Materialien der PZT-8-Serie über die letztendliche Leistungsabwicklungsfähigkeit.
P-41 | ist gleich PZT-4D-Hard PZT. Es ist für eine höhere Dielektrizitätskonstante, hohe Q M, hohe Zwangsfeld, hohe Kopplung und hohe Steifheit ausgelegt, die hohe Leistung mit hohen Antriebsantriebern usw. erfordert. |
P-42 | Ist eine modifizierte harte PZT, höhere Dielektrizitätskonstante von P-41. |
P-43/PZT-4D | ist eine modifizierte harte PZT. Es wurde für eine höhere Dielektrizitätskonstante entwickelt, hoch, hoch Kopplung und hohe Steifheit erforderten hohe Leistung mit hohem Antrieb usw. Wandler |
P-82 | Ist gleich PZT-8, hartes PZT für einen höheren mechanischen Qualitätsfaktor, einen niedrigeren dielektrischen Verlust und viel höhere Leistungsbeschaffungsfähigkeit usw. Wandler. |
PCRN-4 | ist ein modifiziertes PZT, das für extrem hohe Stromversorgung dediziert ist usw. Doppelte Funktion des Empfängers und Transformits der Wandler. |
PBAS-4 | ist eine modifizierte harte PZT, die für extrem hohe Dielektrizitätskonstante entwickelt wurde, hohe Q m, Hohe Steifheit und niedriger Dissipationsfaktor erforderten Hochfrequenzwandler usw. usw. |
Nenngrößen und Toleranzen
Geometrie | Größe (mm) | Toleranz |
Discs | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Röhrchen | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Ringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
Nenne elektrische Toleranzen
Piezoelektrische Eigenschaften | ± 5% |
Relative Dielektrizitätskonstante | ± fünfzehn% |
