PS1000K0137
Piezohannas
PS1000K0137

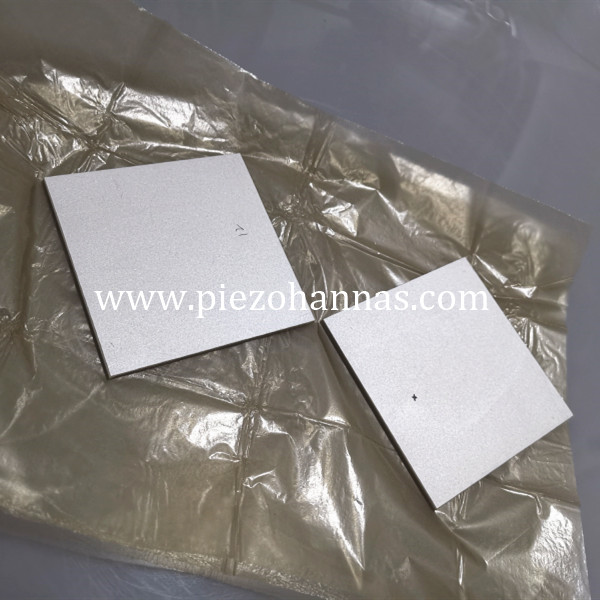

PZT4d Piezo -Keramikplattenwandler für Unterwasserakustik
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Komponenten mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und einem Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausgiebig eingesetzt.
Dimension der Piezoceramic -Platte:
Abmessungen: 100.838x79.38x2,2mm
Radialfrequenz FR: 910 kHz ± 5%
Frequenzbandbreite ΔF:> 100 kHz
Dielektrischer Verlust TG δ: ≤ 0,5%
Statische Kapazität CS:> 37000PF
Der Bereich der Piezoceramic -Platte / -streifen:
Länge: 1mm-200mm
Breite: 1mm-200mm
Höhe: 0,1 mm-30 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
Piezoelektrisches CERAmic Material: Weiche PZT (PZT-5A/P-51, PSNN-5, PZT-5H)
P-5A | ist eine modifizierte weiche PZT für allgemeine Zwecke. Es ist der niedrigen Alterungsrate gewidmet und extrem stabile Leistungsbedarf usw. Wandler
|
PLIS-51 | ist eine hohe Curie-Temperaturversion von P-51. Es widmet sich einer niedrigen Alterungsrate, einer extrem stabilen Leistung und hohen Frequenzanforderungen usw. Wandler |
P-52 | ist eine modifizierte weiche PZT, die für die relative hohe Dielektrizitätskonstante ausgelegt ist Hydrophon usw. Empfängerwandler |
P-53 | wird als hohe dielektrische konstante und hohe Curie Point Soft PZT speziell entwickelt Nützlich für Empfängerwandler und Aktuator usw. Anwendungen |
PSNN-5 | ist ein modifiziertes weiches PZT, hohe Curie -Temperatur, stabile Leistungsbedarf usw. Wandler, spezielle Empfehlungsentfernungsbedingungen.
|
PZT-5H
| ist eine modifizierte weiche PZT, die für beliebte gebrauchte Hochdielektrizitätskonstante dediziert wurde, Angemessener hoher Curie Point benötigter Empfängerwandler, Zünd- und Aktuator usw. Anwendungen |
Nenngrößen und Toleranzen
Geometrie | Größe (mm) | Toleranz |
Discs | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Röhrchen | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Ringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
Nenne elektrische Toleranzen
Piezoelektrische Eigenschaften | ± 5% |
Relative Dielektrizitätskonstante | ± fünfzehn% |
