PT1000K0122
Piezohannas
PT1000K0122
PZT43 Material Piezoelektrischer Keramikzylinderpreise für Unterwasserwandler
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandler mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
Piezoelektrische Keramikzylinder Beschreibung:
Material: PZT43
Außendurchmesser: 25,4 mm
Innendurchmesser: 22,4 mm
Höhe: 25,4 mm
Elektroden: Voller Silber - Innen- und Außenflächen
Polarität: Positiv (+) innen, negativ (-) draußen
FS (Hz): 41400
FP (Hz): 42350
Kapazität (PF): 15310
Hydrophonwandleranwendung:
Das Hydrophon wird mit einem piezoelektrischen Keramikzylinder hergestellt. Das Piezo -Element bietet eine Empfindungsempfindlichkeit von -202,5 dB gegenüber einer breiten Arbeitsbandbreite von 1 Hz - 100 kHz. Hydrophone sind speziell ausgelegt, um die Genauigkeit bei großen Temperaturveränderungen und Druckveränderungen aufrechtzuerhalten, die bei Deep Ocean -Anwendungen gemeinsam sind. Es bietet einen bemerkenswert kompakten Formfaktor relativ zu anderen Hydrophonen, die ideal für Systeme sind, in denen der Raum begrenzt ist. Montagepunkte, Anschlüsse und andere Parameter können alle angepasst werden.
Durchmesser: 5,0 - 100 mm
Wandstärke: 1 - 10 mm
Höhe: 2,5 - 50 mm
Weiches PZT -Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

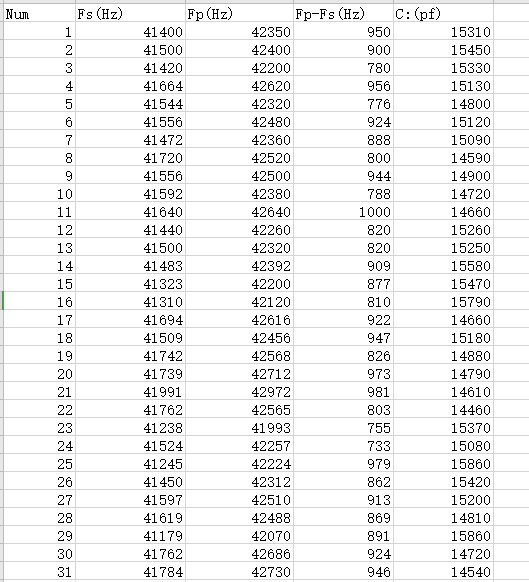

Testbericht von 25.4* ID22.4* 25,4 mm Röhrchen
Anwendungsbilder:
