PZ1000K0086
Piezohannas
PZ1000K0086
PZT Material Piezo Keramikscheibe für Entfernungssensoren
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
 Piezoelektrische Keramikscheibe kaufen |  piezoelektrische Scheibe -Piezo -Sensor |
|

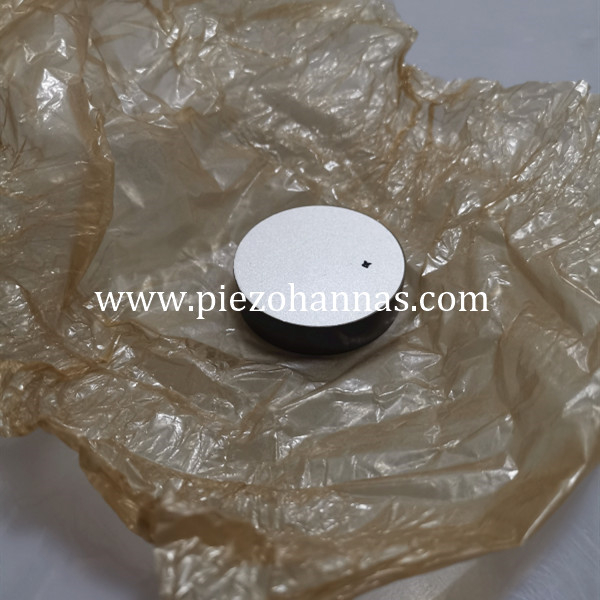

Piezo -Keramik -Disc Beschreibung:
Durchmesser: 7,4 mm
Dicke: 1,3 mm
Material: PZT4
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Der Bereich der Piezokeramik:
Geometrie | Größe (mm) | Toleranz |
Discs | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Röhrchen | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Ringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
Nenne elektrische Toleranzen
Piezoelektrische Eigenschaften | ± 5% |
Relative Dielektrizitätskonstante | ± fünfzehn% |
Entfernungssensorenanwendungen mit Piezokeramikkomponenten
Eine PZT -Material Piezo -Scheibe sendet eine kurze Ultraschall -Luftwelle in Richtung des Objekts, dessen Abstand zu gemessen werden soll. Die Schallwelle spiegelt sich in diesem Objekt wider und empfangen erneut von demselben piezokeramischen Teil. Der piezokeramische Teil wird hier als Absender und Empfänger (Zeitmultiplexmodus) wirkt. Die Piezo -Keramikscheibe hat normalerweise eine Adaptionsschicht auf der strahlenden Seite, um der akustischen Impedanz des Wandlers mit der der Luft zu entsprechen. Dies Die piezoelektrische Festplatte für die Anwendung von Distanzsensoren kann für eine Vielzahl von Zwecken in der industriellen Automatisierung verwendet werden, beispielsweise für die Entfernungsmessung, als Grenzmonitor oder als Zähler (ein Objekt wird jedes Mal registriert, wenn es den Messbereich durchläuft).Wenn die Wellenlänge kürzer ist als der Wandler, wird sie gerade ausgestrahlt (in einem engen Winkel). In fast allen Fällen ist gerichtete Strahlung erwünscht.Die Entfernungen, die mit diesen Systemen vernünftigerweise gemessen werden können, liegen zwischen 0,25 m und 10 m.Die vom Wandler verwendete Frequenz (Resonanzmodus) hier hängt vom gewünschten Bereich und der Auflösung ab. Je höher die Frequenz, desto höher die Auflösung und desto kürzer der Bereich und umgekehrt. Wenn die aus der Frequenz resultierende Wellenlänge im Vergleich zur Größe des Wandlers groß ist, ist das Ergebnis eine kugelförmige Strahlung der Wellenfront.
Entfernungsmesssensoren und EntfernungssensorenBild
