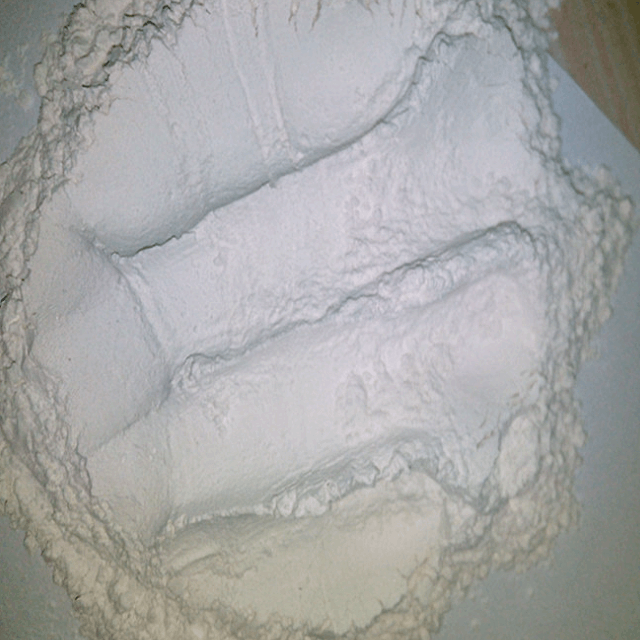

Hohe Curie -Temperatur PZT Keramikpulver Piezo Keramikmaterialien
Typische weiche PZT -Eigenschaften umfassen:
· Vieler Frequenzen in Übertragung und Empfang (sub-identisch, hörbar, Ultraschall)
· Hoher Ausgang, niedriges Antriebsmaterial
· Hochfrequenz, schnelle Reaktionszeit
· Hohe Empfindlichkeit für den aktiven oder passiven Gebrauch
· Fähigkeit zur Verwendung mit niedrigen Spannungs- oder Hochspannungsantriebsschaltungen
· Gute mechanische und akustische Kopplung
· Viele Formen und Größen, die angepasst werden können, um bestimmte Anforderungen und Anwendungen zu erfüllen
· Viele Kompositionen, die ausgewählt werden können, um bestimmte Anforderungen und Anwendungen zu erfüllen
· Die Qualität jeder PZT -Komponente wird durch ein strenges Testregime sichergestellt. Eigenschaften wie Frequenz, Kapazität, Dissipation, Kopplung, D33 und mechanische Eigenschaften werden gemessen und gegen unsere / Kundenspezifikationen überprüft.
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Hartes PZT -KeramikpulverEigenschaften
Hohe Leistung oder \"harte\" Keramik können hohen Maßstäben an elektrischer Anregung und mechanischer Spannung standhalten. Diese Materialien eignen sich für Hochspannungs- oder Hochleistungsgeneratoren und Wandler.
PZT-4-Serie
Dieser Materialbereich eignet sich ideal für Ultraschallreinigung, Sonar und andere Hochleistungs -Akustikstrahlungsanwendungen. Diese Materialien werden als Materialien vom Typ PZT-4-Serie bezeichnet und können große mechanische Antriebsamplituden erzeugen und gleichzeitig niedrige mechanische und dielektrische Verluste beibehalten. Darüber hinaus kann es sowohl unter konstanten als auch unter repetitiven Bedingungen verwendet werden.
PZT-8-Serie
Dieser Materialbereich wird in Hochleistungsanwendungen verwendet, obwohl der piezoelektrische Aktivitätsniveau geringfügig niedriger ist als die Typen der PZT-4-Serie. Mit einem extrem hohen mechanischen Qualitätsfaktor und einem extrem geringen Verlustfaktor verfügen die Materialien der PZT-8-Serie über die letztendliche Leistungsabwicklungsfähigkeit.
Typischer Wert von \"hard \" PZT -Keramikpulverleistung:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
