P5-Material Piezo-Keramikscheibe für Ultraschall-Abstandssensoren

           P5 -Material Piezo -Keramikscheibe für Ultraschallabstandssensoren

Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.

Piezoelektrische Keramikscheibe kaufen

piezoelektrische Scheibe -Piezo -Wandler

piezoceramische Materialien Piezoelektrische Scheibe

Piezo -Keramik -Disc Beschreibung:

Durchmesser: 7,4 mm
Dicke: 1,3 mm
Material: PZT5

Standardgröße von Piezo -Scheiben:

Bereich der Piezo -Scheibe zu produzieren:

Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm

Weiche Materialparameter:

Ultraschall-Distanzsensoren-Anwendungen mit Piezokeramikkomponenten

Eine Piezokeramikscheibe sendet eine kurze Ultraschall-Luftwelle in Richtung des Objekts, dessen Entfernung gemessen werden soll. Die Schallwelle spiegelt sich in diesem Objekt wider und empfangen erneut von demselben piezokeramischen Teil. Der piezokeramische Teil wird hier als Absender und Empfänger (Zeitmultiplexmodus) wirkt. Der piezokeramische Teil hat normalerweise eine Adaptionsschicht auf der strahlenden Seite, um der akustischen Impedanz des Wandlers an die der Luft zu entsprechen. Die vom Wandler verwendete Frequenz (Resonanzmodus) hier hängt vom gewünschten Bereich und der Auflösung ab. Je höher die Frequenz, desto höher die Auflösung und desto kürzer der Bereich und umgekehrt. Wenn die aus der Frequenz resultierende Wellenlänge im Vergleich zur Größe des Wandlers groß ist, ist das Ergebnis eine kugelförmige Strahlung der Wellenfront. Wenn die Wellenlänge kürzer ist als der Wandler, wird sie gerade ausgestrahlt (in einem engen Winkel). In fast allen Fällen ist gerichtete Strahlung erwünscht. Die Entfernungen, die mit diesen Systemen vernünftigerweise gemessen werden können, liegen zwischen 0,25 m und 10 m. Diese Anwendung kann für eine Vielzahl von Zwecken in der industriellen Automatisierung verwendet werden, z. B. für die Entfernungsmessung, als Grenzmonitor oder als Zähler (ein Objekt wird jedes Mal registriert, wenn es den Messbereich durchläuft).

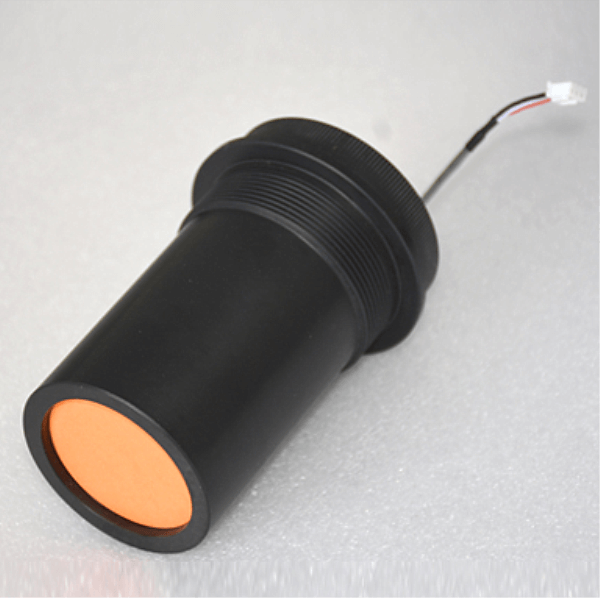

Ultraschallabstandssensoren Bild
