PZ1000K00
Piezohannas
PZ1000K00

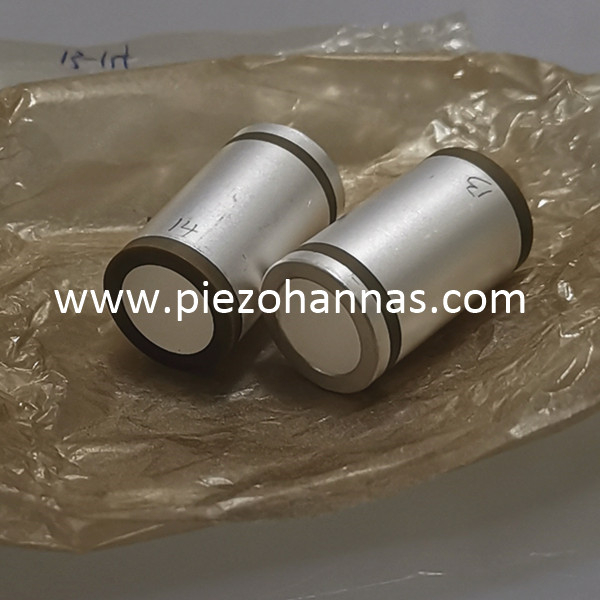

Piezo -Keramikzylinder Typ II II für Tonpilz -Wandler
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
l. Piezo Keramik Beschreibung:
Geometrie | Größe (mm) | Toleranz |
Piezo -Scheiben | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Piezo -Röhren | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Piezo -Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Piezo -Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Piezoringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
PZT weiches Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
PZT hartes Material:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Paketdetails:
FAQ:
1. Auch piezoelektrische Keramikmaterial, was sind die äquivalenten Keramikmaterialien?
PZT -Materiallieferant | Marine Typ I (PZT-4) | Marine Typ II (PZT-5A) | Marine Typ VI (PZT-5H) | Marine Typ III (PZT-8) |
Piezo Hannas | P-41 | P-51 | P-5H | P-82 |
Morgan Matroc | PZT-4 | PZT-5A | PZT-5H | PZT-8 |
Kanal Ind. | C5400 | C5500 | C5700 | C5800 |
Edo Corp. | EC-64 | EC-65 | EC-76 | EC-69 |
Keramos | K-270 | K-350 | K-278 | |
Wandlerprodukte | LTZ-1 | LTZ-2 | LTZ-2H | |
Staveley -Sensoren | EBL1 | EBL2 | EBL3 | EBL4 |
2.Was sind die piezoelektrischen Keramiken der Unterwasser akustischen Anwendungen?
Meeresbodenexploration, Hydorphone, Unterwasserwandler, NDT, Beacon, Bildgebung, akustische Wandler; Sonar; Echosounder, Unterwasserschweißen; Bildgebungsfischfinder, Tonpilz -Wandler, DVL -Doppler -Geschwindigkeits -Log, akustisches Modem, Tiefe unter Wasser; Beschleunigungsmesser, USBL, Tonquelle, Verstärker und Lautsprecher, Datenlogger, Ultraschallgeschwindigkeitssensor, Tiefenschall, Unterwasser -drahtlose Sensoren, Galvanometer ....
3. Außerhalb der piezoelektrischen Keramikwandlerin, die die Verwendung der piezoelektrischen Keramik auswirkt? ?
Über piezoelektrische Keramikwandler, bei denen die beiden Haupteffekte der piezoelektrischen Keramik, insbesondere die Wandler, den inversen piezoelektrischen Effekt verwenden normalerweise.
