Multi-Array-Ballkronen-Array von Hifu Piezo

Für die Multi-Array-Kuppelarray vonHifu Piezo -KeramikDie unterschiedliche Array -Anordnung bedeutet, dass das Array unterschiedliche strukturelle Eigenschaften aufweist und unterschiedliche strukturelle Eigenschaften unterschiedlichen Array -Schallfeldeigenschaften entsprechen, wie z. So jede unterschiedliche Anordnung von Array-Elementen, die in der von Ebinni vorgeschlagenen rechteckigen Anordnung erwähnt wurden, quasi-random von Fink vorgeschlagen.

Die Anordnung von Array-Elementen wird durch Anordnung von ringförmigen dichten und der Anordnung von kugelförmigen Kronelementen vorgeschlagen, die von uns angeordnet sind, die jeweils unterschiedliche Schallfeldeigenschaften aufweisen. Verstehen Sie die Vorteile der Ultraschallschallfeldeigenschaften der Array -Array -Anordnung der kugelförmigen Kronenelemente werden mit anderen Anordnungen verglichen, und die Beziehung zwischen den strukturellen Eigenschaften des Ultraschallarray -Modells der kugelförmigen Kronen -Kronen -Array und den ultrasonischen Schallfeldeigenschaften. Diese beiden Schlüsselprobleme optimieren die ideale kugelförmige Krone. Die Gesichtsarray -Struktur spielt eine Leitfunktion. Dieser Abschnitt vergleicht die Schallfeldeigenschaften des kugelförmigenhohe Intensitätsfokus -Ultraschallund die Schallfeldeigenschaften des rechteckigen Arrays und untersucht die Vorteile des Ultrasonic -Array -Modells der kugelförmigen Kronen in Bezug auf die Schallfeldeigenschaften. Darüber hinaus haben wir auch die strukturell charakteristischen Parameter des Array -Modells F untersucht. Die Auswirkung der Anzahl auf die Eigenschaften des Schallfeldes.

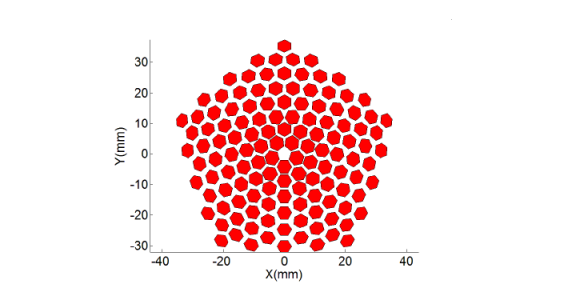

Für Ball Crown Array A; Die Array-Elementnummer beträgt 130, Array-Elementradius beträgt 2,5 mm, der Krümmradius 60 mm, Fnumn zwei beträgt 0,81.

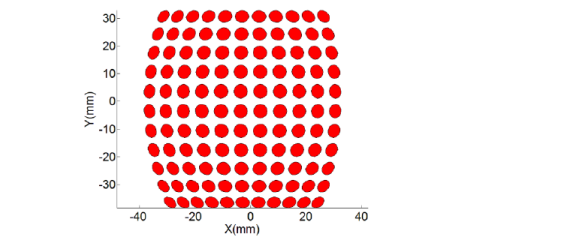

Für das rechteckige Array B beträgt die Anzahl der Elemente 121, der Radius des Elements 2,5 mm und der Krümmungsradius 60 mm, die Nummer zwei 0,81. Die Anordnung derHifu Piezo -Keramik für Schönheitist ein rechteckiges Array -Modell, das von Emad S. Ebbini vorgeschlagen wurde.

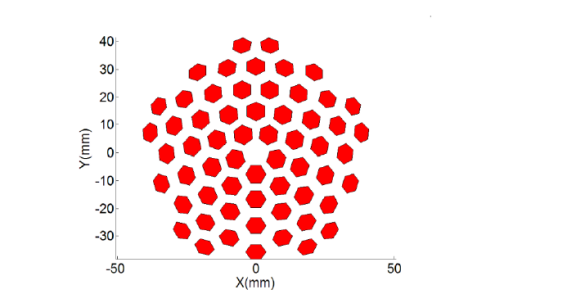

Ballkronenarray D; Die Array-Elementnummer beträgt 90, Array-Elementradius beträgt 3,7 mm, der Krümmungsradius beträgt 60 mm, fnum zwei 0,72 beträgt 0,72

Dann haben wir das Schallfeld von definiert vonHifu -Schönheitsbehandlungbasierend darauf, auf der wir die folgenden zwei Probleme analysierten.

(1) Im Einzelpunkt-Fokus-Modus der Fokussierung vonHifu -Piezoelektrik -Keramikelement
wird in die positive Richtung der x-Achse innerhalb des angegebenen Schallfeldberechnungsergebnisses abgeleitet. Verteilung des Schalldrucks. Durch den Vergleich der Schallfeldeigenschaften von Array -Strukturen mit verschiedenen Array -Elementen und anderen Strukturparametern mit derselben oder ähnlichen Struktur werden die Vorteile der Anordnung von kugelförmigen und arborischen Elementen in den Schallfeldeigenschaften untersucht.
