Modale Analyse der eingebetteten piezoelektrischen Keramik

PZT -Materialpiezoelektrikum

Piezo -Keramikzylinder

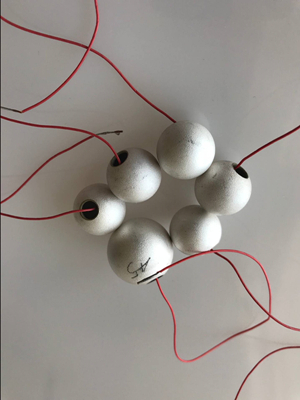

Piezoceramic Sphere -Sensor

Erstens basierend auf der modalen Analyse der piezoelektrischen Keramik.Piezoceramic Sphere -SensorKann die Resonanzfrequenz jeder Ordnung bestimmen, und die Schwingungsamplitude der piezoelektrischen Keramik wird für jede Ordnung für die Resonanzfrequenz angeregt. WannPZT -MaterialpiezoelektrikumUntersucht die in Beton eingebetteten piezoelektrischen Keramikwandler die akustischen Strahlungsmerkmale. Wenn in Beton eingebettet ist, wird der Vibrationsmodus und der piezoelektrische Ceramikvibrationsmodus in den Kegelmodus eingebettet, wenn der piezoelektrische Keramik in Beton eingebettet ist.

Daher kann die modale Analyse der Piezoceramik in Beton eingebettet werdenPiezo -Elementsensorim freien Staat. PZT-5H Piezoelektrische Keramik (Radius 12 mm, Dicke 2 mm) werden modal von 20 kHz bis 100 kHz analysiert. Da der Schwingungszustand der piezoelektrischen Keramik mit der elektromechanischen Kopplung zusammenhängt, werden feste Materialelemente mit gekoppelten Eigenschaften ausgewählt, wenn sie piezoelektrische Keramik modellieren.40 -kHz Piezo -Keramikscheibensind an der FEM -Analyse beteiligt. Es ist eine elastische Konstante, dielektrische Konstante, piezoelektrische Spannungskonstante, Dichte, Dichte von PZT5H. Piezoelektrische Keramik beträgt 7640 kg/m3, piezoelektrische Keramik mit einer Dicke von 2 mm bei 40. In der 307 kHz, 60,928 kHz, 79. 666 kHz und 84,895 kHz erreicht der Schwingungssensor die entsprechende Resonanzform und die Vibrationsamplitude derPiezo -KeramikzylinderErreicht sein Maximum bei jedem Resonanzzustand.

Die Schwingungsmodi der piezoelektrischen Keramik werden durch verschiedene Resonanzfrequenzen angeregt. Der Vibrationstyp des 2 mm dicken piezoelektrischen Keramiks durch die entsprechende Frequenz wird in den Piezo -Elementsenor und die mittlere Region Vibration unterteilt. Bei 40.307 kHz, 60,928 kHz und 84,895 kHz Frequenz führen die Piezokeramik eine Kantenschwingung durch. Mit zunehmender Resonanzfrequenz nimmt die Schwingungsamplitude zu, je breiter der Randschwingungsbereich und die Schwingungsintensität schwerwiegender wird. Die Piezokeramik wurde unter der Anregung eines periodischen Impulses von 79,666 kHz einer Dickeschwingung des Mittelbereichs und des Schwingungsmodus und der Amplitude des piezoelektrischen Röhrensors bei der maximalen Amplitude des Randdicke -Schwingungsmodus (aufregender Frequenz von 84,895) ausgesetzt. KHz) wurden durchgeführt. Im Gegensatz dazu ist die Amplitude der Kantenvibration größer als der Mittelbereich, aber die Kantenvibration wird in den sechs Regionen am Rand verteilt und die Energie dispergierter; Die Energiekonzentration der Ultraschallstrahlung im Zentrumbereich ist konzentriert und am Empfangsende leichter zu empfangen.
