PS1000K0138
Piezohannas
PS1000K0138
Mehrschichtige piezoelektrische Keramikplatte für Levelmesser
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Komponenten mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und einem Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausgiebig eingesetzt.
Dimension der Piezoceramic -Platte:
Abmessungen: 14,8x14.8x2.6mm
Anzahl der Schichten: 17
Dielektrischer Verlust TG δ: 2,10%
Statische Kapazität CS: 500 NF ± 20%
D33: 6200
Der Bereich der Piezoceramic -Platte / -streifen:
Länge: 1mm-200mm
Breite: 1mm-200mm
Höhe: 0,1 mm-30 mm
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
Prinzip des Tuning Fork Level -Messgeräts:
Das Tuning -Gabelpegel -Messgerät arbeitet durch eine Vibration der Tuning -Gabel bei einer bestimmten Resonanzfrequenz durch ein Paar piezoelektrischer Keramikkristalle, die auf der Tuning -Gabel -Basis montiert sind. Wenn sich die Tuning -Gabel mit dem Messmedium in Kontakt hat, ändert sich die Frequenz und Amplitude der Tuning -Gabel. Diese Änderungen werden von der intelligenten Schaltung erkannt, verarbeitet und in ein Schaltsignal umgewandelt.
Vorteile der mehrschichtigen piezoelektrischen Keramik im Tuning Fork Level Messgerät:
Nenngrößen und Toleranzen
Geometrie | Größe (mm) | Toleranz |
Discs | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Röhrchen | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Ringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |

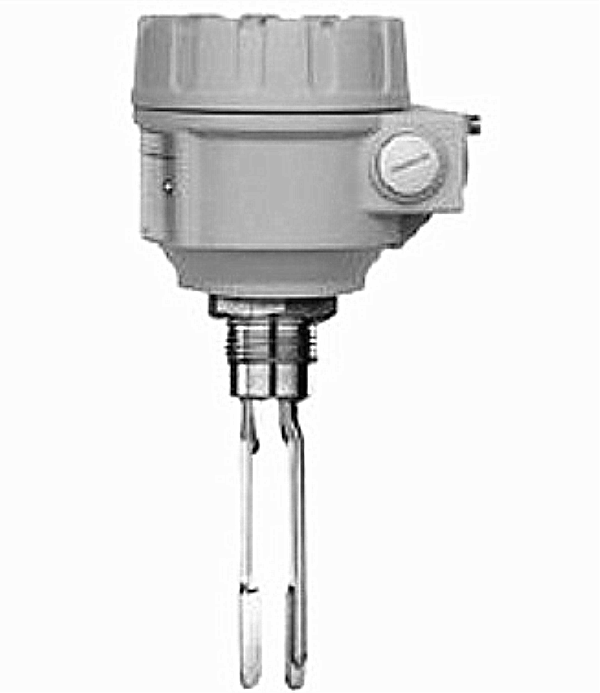

Level -Messgerät Bild:
