PZ1000K00
Piezohannas
PZ1000K00

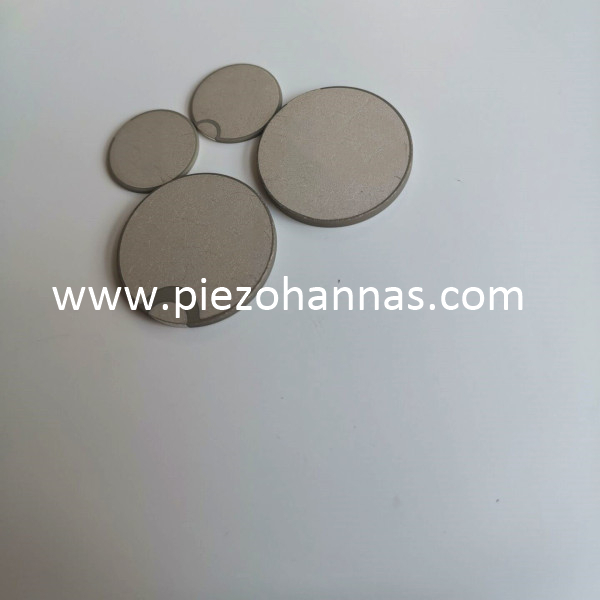

Medizinischer Piezoelektrikumscheibenwandler für die HGH-Frequenz-Ultraschalltherapie
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandler mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
l. Piezo Keramik Beschreibung:
Geometrie | Größe (mm) | Toleranz |
Piezo -Scheiben | Durchmesser: 3 bis 200 |
Toleranz nach dem industriellen Standard der piezoelektrischen Elemente. |
Dicke: 0,2-25 | ||
Piezo -Röhren | Länge: 1-100 | |
OD: 6-180 | ||
ICH WÜRDE: 5-150 | ||
Wand: 0,5-15 | ||
Piezo -Platten | Länge: 1-200 | |
Breite: 1-200 | ||
Dicke: 0,2-25 | ||
Piezo -Kugel | OD: 6-160 | |
ICH WÜRDE: 4-150 | ||
Wand: 1-10 | ||
Piezoringe | OD: 3-180 | |
ICH WÜRDE: 1-150 | ||
Dicke: 0,2-25 | ||
Für alle Größen | Ebenheit | ± 0.03 |
Konzentrik | ± 0.10 | |
Senkrechte | ± 0.10 | |
Parallelität | ± 0.05 |
PZT weiches Material:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
PZT hartes Material:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Paketdetails:
FAQ:
1. Piezoelektrische Keramik, warum hat es Polarität?
Die piezoelektrische Keramik haben den Polaritätsgrund, denn wenn die piezoelektrische Keramik unter Spannung steht, haben die beiden Oberflächen die Ladungsakkumulation, wodurch eine bestimmte Spannung erzeugt wird. Da die Moleküle polar sind, sind sie in positive und negative Elektroden unterteilt. In den makroskopischen Begriffen handelt es sich um die Akkumulation elektrischer Ladungen, und dann haben die piezoelektrische Keramik positive und negative Elektroden.
2. Können Sie sie erklären, um die piezoelektrische Keramikanwendung zu erhalten?
Instrumente, Lithotripter, Plaque-Entfernung, chirurgische Messer, Ultraschall-Nebelgeräte für Inhalatoren, Ultraschalldiagnostik und Therapie, Ultraschallchirurgie, medizinische Diagnostik und Überwachung, strukturelle Gesundheitsüberwachung (SHM), Therapie und Therapie, Ultraschall-Scanner für medizinische Bildgebung, NDT/nicht-destruktive Tests, SHM, SHM) Ultraschalldurchflussmesser , Ultraschallmischung, diagnostische medizinische Ultraschall, medizinische Ästhetik, Hifu-Liposonix-Fettverlustmaschine, Ultraschallchirurgie, Schönheitswandler, Beschleunigungsmesser, Ultraschallspiegel-Sensoren, Ultraschall-Zerstäuber, Ultraschall-Mikrobonting-Apparat, Ultrasonicing, Ultrasoniker, Piezo-Transdirektor, Atomizer-Transoniker-Transduktoren, Atomiscer-Transduktoren, Atomizer-Atomiscer-Transduktoren, Atomizer-Atomiscer-Transduktoren, Atomiscer-Transduktoren, Piezo-Transdirektor-Atomiscer-Transduktoren, Atomizer-Atomizer-Transducer, Atomizer-Atomizer-Transducer, Piezo-Transdirektor-Atomiscer-Transduktoren , Materie Dispersion, Gaszündungen vom Einflussstyp, präzise Bewegungsregelung, Drucksensoren, Impact-Gas-Ignitoren, präzise Bewegungsregelung, Mikrofone, musikalische Aufnahmen, Hochspannungssensoren, Zünder Hochleistungsanträge, Vibrationsmotoren, Materialspannungssensor , Dod Inkjet Printhead, 3D -Drucker, Piezo -Elektrizitätsernte, Biomedizinische Sonde, Piezo -Elektrizitätsernte, Kompressionsensor, Piezo -Expansionssensor, Sonochemie, CryoGene Sems, Ultraschall -Scaler, fetale Doppler, Doppler -Ultraschallgeräte, Herzreflektorreflektor, Schrittzähler, Dialysemaschinen, Infusionspumpen, chirurgische Schnitt- und Bohrinstrumente, Zahnskaler, Ultraschallbehandlungen
3. Außerhalb der piezoelektrischen Keramikwandlerin, die die Verwendung der piezoelektrischen Keramik auswirkt? ?
Über piezoelektrische Keramikwandler, bei denen die beiden Haupteffekte der piezoelektrischen Keramik, insbesondere die Wandler, den inversen piezoelektrischen Effekt verwenden normalerweise.
