PT1000K0111
Piezohannas
PT1000K0111

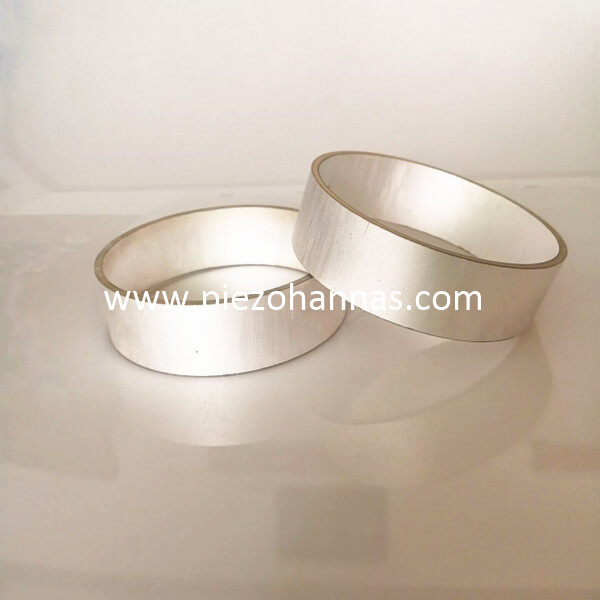

Benutzerdefinierter Piezo -Zylinderwandler für Side Scan Sonar
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandler mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
Piezo -Keramik -Röhre Beschreibung:
Material: P-51 Marine Typ V
Piezoelektrische Elemente technische Daten: | |
Maße: | Außendurchmesser 112,4 mm, innerer Durchmesser 105,8 mm, Höhe 33 mm |
Resonanzfrequenz | 8,553 kHz |
| ≥ 0.36 |
| Dielektrischer Verlust TG δ | ≤ 2% |
Statische Kapazität (PF): | 68903Pf |
Seitenscan -SonarAnwendung:
Side -Scan -Sonare (SSS) sind die Unterwasserschallinstrumente, die in hydrographischen Umfragen, Hafensicherheit, Meeressuche und Bergung, Minenzählermessungen (MCM), wissenschaftlicher Meeresbodenkartierung usw. verwendet werden über der Hörfähigkeit von Meeressäugetieren.
Durchmesser: 5,0 - 100 mm
Wandstärke: 1 - 10 mm
Höhe: 2,5 - 50 mm
Piezo -Keramikscheiben | Durchmesser | PZT-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikringe | Außendurchmesser | 3-100 | 3-100 | 3-100 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikrohre | Außendurchmesser | 3-108 | 3-108 | 3-105 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Länge | ≤ 50 | ≤ 50 | ≤ 50 | |
Piezo -Keramikplatten | Länge | ≤ 50 | ≤ 50 | ≤ 50 |
Breite | ≥ 1 | ≥ 1 | ≥ 1 | |
Dicke | 0,3-10 | 0,25-15 | 0,3-8 |
Weiche Materialparameter:
\"Weiche \" PZT -Materialien | Die Art des weichen Materials | ||||||||
Eigenschaften | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5x | ||
Dielektrizitätskonstante | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Kupplungsfaktor | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Piezoelektrikkoeffizient | D31 | 10-12 m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Frequenzkoeffizienten | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Elastischer Konformitätskoeffizient | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Machanischer Qualitätsfaktor | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Dielektrischer Verlustfaktor | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Curie -Temperatur | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Elastizitätsmodul | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Giftverhältnis | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Anwendungsbilder:
