PR1000K0135
Piezohannas
PR1000K0135
Custom Piezo -Keramikring zum Schweißwandler
1.Produkt Beschreibung
- Piezo-Material: PZT-8
- Abmessungen: OD15*id6.5*2mm
- Resonanzfrequenz: 108 ± 5%kHz
- Statische Kapazität: 700 ± 20%PF
-Piezoelektrische Konstante: 230 ± 10%× 10 + ²C/N
-Resonante Impedanz ≤ 30 Ω
-Eelektrode: Silberelektrode

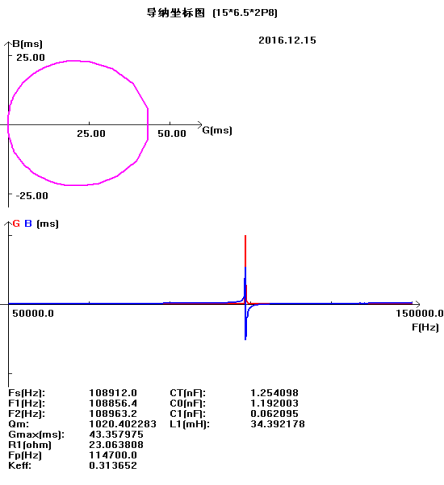

Zulassungskurve:
2. Piezo -Ring für Ultraschallschweißen auf Lager:
Od38*ICH WÜRDE15*5mm
OD45*ID15*5mm
OD50*ID17*5mm
OD50*ID23*5mm
Od50*ICH WÜRDE23*6 (6,5) mm
Piezo -Keramikring
Außendurchmesser: 5,0 - 100 mm
Innendurchmesser: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
4.Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | |||||||
Eigenschaften | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
5. Standard mechanische Toleranzen:
Außendurchmesser ± 0,150 mm
Innendurchmesser ± 0,150 mm
Dicke ± 0,05 mm
Flachheit 0,002 **/0,012 mm max
Parallelität 0,007 **/0,012 mm Max
Konzentrik 0,2 mm
6. Maskenmaschinenanwendungen:
50*17*6,5 mm Piezo -Ring wird für Schweißmaschinen verwendet, Duo zu Corona -Virus, die schnellen Anforderungen des Piezo -Rings sind in China und im Ausland erforderlich. Es ist die Grundkomponente für Maskenmaschine.
7. Anwendungsbild:
