Kugelkrone mit hoher Intensität konzentrierter Ultraschallwandler

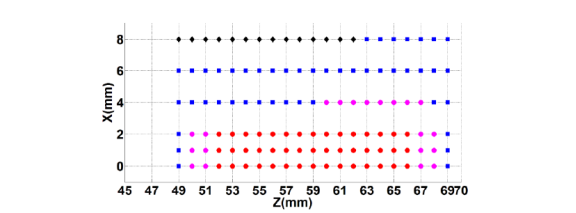

Die folgende Abbildung zeigt den Zeitpeak des Schalldrucks, der nach dem kugelförmigen Kronenmodell -Array A erhalten wurde, durch unterschiedliche Entfernungen in positiver Richtung der x -Achse, wo a und e, b und f, c undg, d und jeweils dieHifu Piezo -KeramikDie Schallfeldverteilung auf der XOY -Fokusebene und die XOZ -Fokusebene erhielt 4 mm, 6 mm und 9 mm. Der Ursprung ist der geometrische Center Punkt des Arrays. Die Spitzenzeit des Schalldrucks wird durch die Konturen der fünf verschiedenen Farben dargestellt. Array B, das von 0 mm, 4 mm, 6 mm und 9 mm Abständen in positive Richtung der x-Achse abgelenkt wird. Durch den Vergleich der beiden Figuren kann festgestellt werden, dass der Effekt der akustischen Energiefokussierung von Array A besser ist als die der rechteckigen Array B, die wie folgt ausgedrückt wird: bei derselben Ablenkung und derselben Fokusebene die höchste Intensität der Gitterlappen Das Verhältnis von Array A ist klein, wie die Vorwärtsablenkung von 6 mmHifu Piezoelektrischer SensorEntlang der x-Achse beträgt die höchste Gitterintensität von Array A nur 0.IPMAX.

Quantitative Analyse des Schallfelds des kugelförmigen Kronarrays C und des kugelförmigen Kronarray D in einem einzigen Punktfokussierungsmodus sind unterschiedliche Array -Strukturen. Es handelt sich um eine detaillierte Definition von Ebene des Schallfeldes, in diesem Kapitel schlagen wir eine neue Art von Piezoelektrik -Keramik von Ultraschallstruktur mit Ultraschallstruktur vor, dh unter Verwendung einer begrenzten regulären hexagonalen piezoelektrischen Keramik durch die kugelförmige Krone. Die Anordnung der Array-Elemente ist auf der kugelförmigen Oberfläche der Kugel angeordnet, und ein Ultrasonic-Array-Modell der kugelförmigen Kronen-Array mit selbstfokussierender Wirkung und elektronischer Ablenkung wird erhalten. Das Array -Strukturmodell kann eine hohe Füllungseffizienz von Array -Elementen erreichen.
