PR1000K081
Piezohannas
PR1000K081
Kaufen Sie piezoelektrische Keramikring -Piezoelektrik -Kristall für zerstörerische Tests
1.Produktbeschreibung:
Dimension: OD20mm xid15mm x Thi4mm
Material: PZT-41
Anwendung: Zerstörungsfreie Prüfung
Nicht zerstörerisch Testanwendung:
Nicht zerstörerische Tests (NDT) deckt eine breite Gruppe von Techniken ab, die zur Bewertung der Eigenschaften eines Materials, Teils, Produkts, Schweißnaht oder Systems verwendet werden, ohne die Integrität der im Rahmen des Testverfahrens untersuchten oder untersuchten Einheit wesentlich zu beeinflussen.
Piezoelektrisch Keramik materials sind das aktiv Komponente in zerstörerisch testen Wandler. Das Material ist driven mit ein AC Signal zu generieren ein Ultraschall- Klang Welle das ist gekoppelt hinein ein Objekt. Das Ultraschall- Welle ist reflektiert der Rücken zu das Wandler Wenn es Begegnungen a Rückgeld in Dichte in das Material verursacht durch a Riss, Porosität, oder Sonstiges Objekt mit a anders Dichte.
Piezoelektrisch zerstörerisch testen ist weit Gebraucht zu überprüfen das Qualität von Schweißnähte und zu Monitor Ermüdung in Schweißnähte und strukturell Komponenten eine solche wie Flugzeug Flügel und Druck Schiffe. Wandler kann sein produziert in a breit Angebot von Frequenzen zu erreichen anders Tiefe von Penetration und Auflösung.
Außendurchmesser: 5,0 - 100 mm
Innendurchmesser: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Dimension (mm) | Kapazität C (PF) | Schwach Aufstellen Dissipation TGδ (12V) | Stark Fied Dissipation TGδ (400 V) | Radial Frequenz FR (KHz) | ResonanceImpedance | Dick Frequenz Ft (khz) | Kupplung Modul KR (%) | |
Φ10ｘΦ5ｘ2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤ 0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤ 0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤ 0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤ 0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤ 0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||

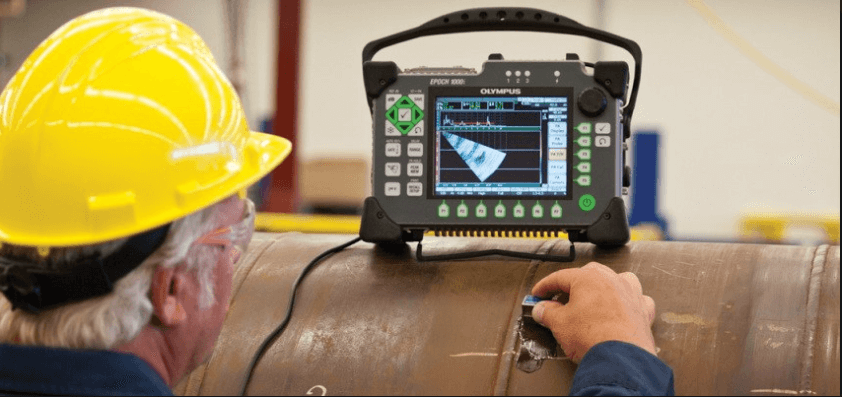

3. Anwendungsbild:
