PZ1000K064
Piezohannas
PZ1000K064
Hochwertige Piezo -Scheibe für Ultraschalltest -UT -Inspektionen
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
 PZT4 Material Piezo -Scheiben |  piezoelektrischer Scheibenwandler |
|
Größe:
Standardgröße von Piezo -Scheiben:
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
Ultraschalltests (UT) -Anwendungen:
Ultraschalluntersuchungen sind eine volumetrische Nicht-zerstörerische Testmethode (NDT). Im Gegensatz zu Oberflächeninspektionsmethoden ermöglicht UT es, Fehler im Material zu finden. Hochfrequenz-Schallwellen werden mit einem Ultraschallwandler in das Material geschickt. Der Ultraschall, der Off -Defekte im Material widerspiegelt, wird in einem Diagramm sichtbar. Ultraschalluntersuchungen ergeben Einblicke in die Tiefe, Größe, Art und Ausrichtung der erkannten Indikationen. Die Dicke des Materials wie die Wandstärke von Rohren kann ebenfalls gemessen werden. Die MME Group verfügt über jahrzehntelange Erfahrung in der Anwendung von UT -Inspektionen in allen Industriesektoren.
Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

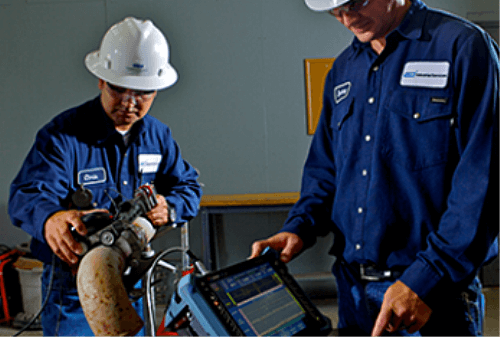

Anwendungsbild:
Hochwertige Piezo -Scheibe für Ultraschalltest -UT -Inspektionen
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischer Keramik, Ultraschallwandler mit starkOgy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
PZT4 Material Piezo -Scheiben | piezoelektrischer Scheibenwandler |
|
Größe:
Standardgröße von Piezo -Scheiben:
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
Ultraschalltests (UT) -Anwendungen:
Ultraschalluntersuchungen sind eine volumetrische Nicht-zerstörerische Testmethode (NDT). Im Gegensatz zu Oberflächeninspektionsmethoden ermöglicht UT es, Fehler im Material zu finden. Hochfrequenz-Schallwellen werden mit einem Ultraschallwandler in das Material geschickt. Der Ultraschall, der Off -Defekte im Material widerspiegelt, wird in einem Diagramm sichtbar. Ultraschalluntersuchungen ergeben Einblicke in die Tiefe, Größe, Art und Ausrichtung der erkannten Indikationen. Die Dicke des Materials wie die Wandstärke von Rohren kann ebenfalls gemessen werden. Die MME Group verfügt über jahrzehntelange Erfahrung in der Anwendung von UT -Inspektionen in allen Industriesektoren.
Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

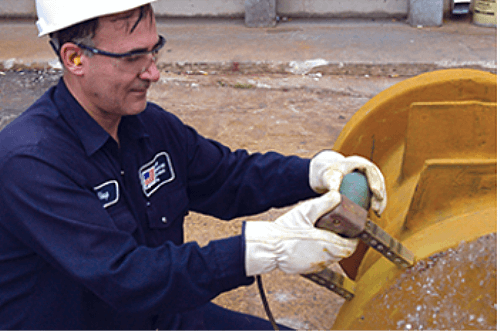

Anwendungsbild:
Piezo-Scheibe für nicht zerstörerische Tests
