PR1000K0134
Piezohannas
PR1000K0134
Piezoceramic -Wandler mit Hochleistungs -Piezo -Ring
1.Produkt Beschreibung
- Piezo-Material: PZT-8
- Abmessungen: OD10 x id5 x 2mm
-Resonante Frequenz (KHz): 145
-Capacitance (PF): 330
Piezo -Keramikring
Außendurchmesser: 5,0 - 100 mm
Interner diAmeter: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Auswahl der Metallisation (Silber, Nickel, Gold und andere auf Anfrage)
Breite Auswahl der PZT -Formulierungen
3.Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | |||||||
Eigenschaften | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
4. Standard mechanische Toleranzen:
Außendurchmesser ± 0,150 mm
Innendurchmesser ± 0,150 mm
Dicke ± 0,05 mm
Flachheit 0,002 **/0,012 mm max
Parallelität 0,007 **/0,012 mm Max
Konzentrik 0,2 mm
5.ultrasonic Dental Scaler Application:
Piezoceramic -Wandler für die Erzeugung von Ultraschallvibrationen, die in zahnärztlichen Skalierern häufig verwendet werden, die in Zahnkliniken zur Entfernung von zahnärztlichen Plaques verwendet werden. Dental Scaler ist ein sehr häufiges Gerät, das in Zahnkliniken zur Entfernung von Zahnplaques verwendet wird. Eine optimale Ultraschallvibration, die vom Skalierer erzeugt wird, ist die wichtigsten Kriterien eines guten Skaliers. Hochleistungs -piezoelektrische Wandler sind das Herzstück eines Ultraschall -Skalers, um die benötigte Ultraschallschwingung zu erzeugen. Mit fortschrittlichen Charakterisierungs- und Fertigungseinrichtungen können wir verschiedene Dimensionen von Kuchen entwickeln und Massenproduktion produzierenZoceramic -Ringe mit hoher Leistung, um Ihren Anforderungen zu entsprechen. Wir sind auch in der Lage, strukturelle Design- und Montagedienste von Wandlerköpfen bereitzustellen, die genau in Ihr Wohnungsbau Ihrer Zahnershöre passen.

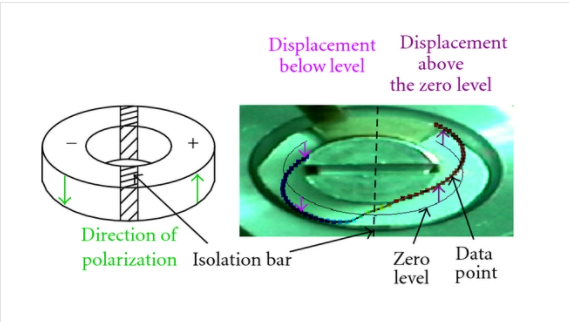

6. Anwendungsbild:
