Gemeinsame Methode von HIFU für Schallfeldtests (2)

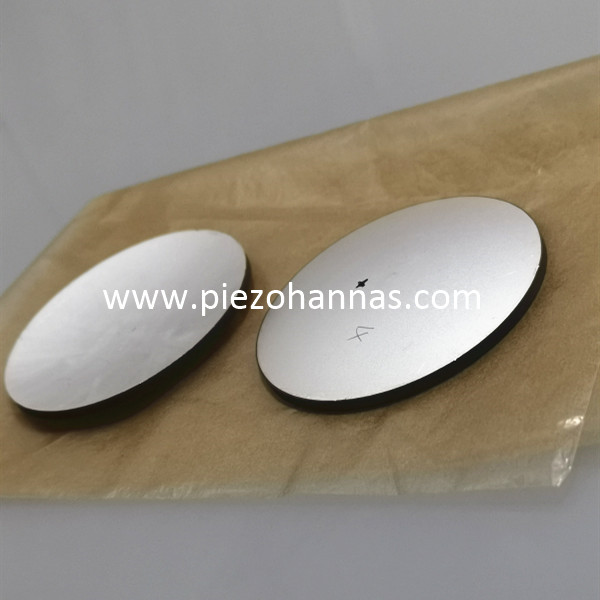

Aufgrund der Komplexität des HIFU -Schallfeldes gab es keine völlig ideale Methode, um das vollständig zu erkennenHifu Piezo CrystalSchallfeld. Das verbesserte Strahlungsausgleichssystem und das Hydrophon wurden erfolgreich auf die Messung des HIFU-Feldes mit einer Schallintensität von 5 kW / cm 2 und einer Schallkraft von 500 W angewendet. Es wird von China GB / T 19890-2005 \"akustisch empfohlen Mit hoher Intensität fokussierter Ultraschall-Klangkraft- und Schallfeldeigenschaften Messung \"National Standard. Der Standard hat den IEC -Austausch bestanden und wurde im Ausland weit verbreitet. Im Februar 2006 wurde es vom technischen Bericht des National Physical Laboratory (NPL) zitiert und an IEC/TC87 zur Weiterleitung an alle Länder der Welt vorgelegt. Dies zeigt, dass Chinas HIFU -Soundfeldmessung und die Standardisierungsforschung den Vordergrund der Welt erreicht hat. Der hochintensitätsorientierte Ultraschall (H IFU) Schallfeldschalldruck beträgt im Allgemeinen mehr als 20 MPa. Der Unterdruck kann - 10 MPa überschreiten, begleitet von starken nichtlinearen Effekten, Kavitation und Schallfluss, die die Genauigkeit des Messgeräts stark beeinflussen.

Unabhängig davon, ob es sich um eine Strahlungsmethode, die Hydrophonmessung oder die Fasermessung handelt, muss die Fähigkeit des Lagergeräts, dem HIFU -Schallfeld und der Messunsicherheit standzuhalten, berücksichtigen. Darüber hinaus wird der durch das HIFU -Schallfeld in einem Moment verursachte Temperaturanstieg auch einen großen Einfluss auf die Empfindlichkeit des Messgeräts wie den Sensor haben, was zu einer Messabweichung führt und wahrscheinlich eine Wechselwirkung von Temperatur und Schalldruck erzeugt. Wenn Glasfaseroptik verwendet wird, verursacht Temperatur und Schalldruck Änderungen in der Form und des Brechungsindex der Faser. Wie die Wechselwirkung zwischen Temperatur und Schalldruck effektiv trennen kann, ist auch ein Hauptproblem bei der Erkennung von Schallfeldstücken. Bei der Messung des Schallfeldfelds HIFU ist Kavitation auch einer der Faktoren, die ihre Messgenauigkeit einschränken. Wenn der Schalldruck die Kavitationsschwelle überschreitet, werden auf der Messvorrichtung der extrem hohe Druck, Hochgeschwindigkeitsstrahl und Stoßwelle erzeugt, die durch die Kavitationsblase erzeugt werden. Der Effekt wird sogar beschädigt. Entgasung Wasser lindert den Einfluss der Kavitation auf das Messgerät in gewissem Maße, aber wenn die Leistung in gewissem Maße erhöht wird größeres Messgerät und das Ergebnis. Einfluss. Kurz gesagt, die Erkennung vonUltraschall hohe Fokussierung Piezoist immer noch einer der Engpässe, die die Entwicklung der HIFU -Technologie einschränken. Die sichere und wirksame Messung hängt vom Forschungsfortschritt der Kavitation und der nichtlinearen Ausbreitung ab und hängt auch von der optischen Faser, der Sensortechnologie und ihren Materialien ab.

Piezoelektrischer Keramiksensor für die Abholung

Der Abholung ist ein wichtiger Teil des Plattenspieler, was wiederum das Herzstück des Pickups ist. Die Funktion dieses piezoelektrischen Sensors besteht darin, das Aufnahmegibrationssignal in einen elektrischen Signalausgang umzuwandeln, um den Zweck des Datensatzes zu erreichen. Da der piezoelektrische Keramiksensor eine einfachere Herstellung aufweist, sind er geringere Kosten, höhere Empfindlichkeit und höhere Empfindlichkeit als andere Arten von piezoelektrischen Sensoren. In der Wiedergabeschaltung sind die Vorteile der Präamplifikation nicht erforderlich. In den letzten Jahren wurden in den letzten Jahren zuerst piezoelektrische Keramiksensoren verwendet, die Struktur und das Arbeitsprinzip des Pickups. Mit der Entwicklung von Audiogeräten wurde der Abholung von der früheren Mono-Pickup bis zur Zweikanalabholung (Stereo) entwickelt. Der Zweikanal-Pickup besteht aus einem Gehäuse, einem Stift, einem piezoelektrischen Sensor, einem Gummi-Fixierelement, einem Dämpfereinsatz und einer Klammer. Wenn der Plattenspieler spielt, bewegt sich die Spitze des Pickups entlang der Platten -Soundnut, um eine synthetische mechanische Schwingung zu erzeugen. Der Spleißteil unterteilt die Schwingung in zwei gegenseitig senkrechte Schwingungen und überträgt dann die Enden der beiden piezoelektrischen Keramiksensoren piezoelektrischer Effekt. Audiosignal. Mono-Pickups und Zweikanal-Pickups sind in Konstruktion und Betrieb ähnlich. Der Hauptunterschied zwischen beiden besteht darin, dass der erstere einen piezoceramischen Sensor und letztere zwei piezoceramische Sensoren hat.

Zweitens der piezoelektrische Sensor

1 Der piezoelektrische Keramiksensor für den Abholung besteht aus zweiPiezoelektrische Keramik mit hoher FokusBlätter mit entgegengesetzten Polarisationsrichtungen. Diese Struktur wird als doppelter Membran -Piezoelektrik -Keramiksensor bezeichnet. Wenn sich die Spitze des Aufnahts entlang der Rekord -Schallnut bewegt, wird eine leichte Kraft von 1 bis 5 9 aus der Schallnut erhalten, wodurch ein Stück der Keramik des doppelten Membran -Piezoelektrik -Keramiksensors und der andere komprimiert werden können, und der andere Das Stück des Keramikstücks wird erweitert, wodurch die Biegespannung ein entsprechendes senkrechter bis spannungselektrisches Feld zwischen den Elektroden der äußeren Oberfläche des piezoelektrischen Keramiksensors erzeugt. Die Ausgangsspannung eines typischen piezoelektrischen Keramiksensors vom doppelten Zwerchfell beträgt etwa 1 sv. In der Reihenfolge, um eine hochspannende elektrische Empfindlichkeit und einen breiten Frequenzgang zu erhalten Kopplungskoeffizient R 3 1 und ein großes Dielektrikum. Konstante Expansion, niedrige mechanische Q. Der Wert des weichen piezoelektrischen Keramikmaterials für das Arbeitsprinzip der piezoelektrischen Keramik zum Einfachheit halber diskutieren wir zunächst die monolithischen Fliesen. Ein einzelnes piezoelektrisches Keramikblatt wendet eine Druckkraft oder eine Zugkraft F zwischen zwei Endflächen senkrecht zur Oberfläche der beiden Elektroden. Aufgrund des positiven piezoelektrischen Effekts wird eine Ladung Q proportional zur Kraft F an der Elektrode erzeugt, und die Beziehung ist die Dicke eines einzelnen Stücks. Die absolute absolute dielektrische Konstante der piezoelektrischen Keramik. In Bezug auf seine elektrostatische Kapazität C ist B die Breite eines einzelnen Stücks. Die Spannung V zwischen den Elektroden ist so, dass die mechanische Impedanz des monolithischen piezoelektrischen Keramiksensors zu groß ist und der Stift die Soundnut -Tracking nicht richtig durchführen kann. . Wenn es in einen Streifen umgewandelt wird und die beiden Teile in einen doppelten Membransensor gebunden sind und ein Ende festgelegt ist, ist das andere Ende gezwungen, eine Biegevibration zu machen. Die Biegevibration des dünnen langen Doppelmembran -Piezoelektrik -Keramiksensors ist höher als der des monolithischen piezoelektrischen Keramiksensors. In ähnlicher Weise kann ein piezoelektrischer Keramiksensor vom doppelten Zwerchfell auch einen Spannungsausgang proportional zu einer externen Kraft erhalten.

3. Piezoelektrische Keramik für inländische Plattenspieler
Der Sensor 206 Type Record Player verwendet den piezoelektrischen Sensor vom doppelten Membran. Die Autoren verwendeten ein ternäres piezoelektrisches Keramikmaterial von Niobic Acid, um einen piezoelektrischen Keramiksensor zu erstellen, der den Anforderungen des Pickups entspricht. Die chemische Formel der ternären piezoelektrischen Keramik besteht darin, die Eigenschaften des Materials durch Ersetzen eines kleinen Teils von Pb zu verbessern. Die Hauptindikationen sind in der Tabelle angezeigt. Ein doppelter Membran -piezoelektrischer Keramiksensor aus diesem Material.

Viertens ist die Anwendung von Hochtemperaturen mit Seltenerd mit hohen Temperaturen. Es gibt keine piezoelektrischen und Polarisationseffekte usw. Sie haben auch die Vorteile anderer Materialien mit hohen Temperaturen: Der Temperaturkoeffizient des Widerstands ist groß und kann die Temperatur direkt angeben. Das Ausgangssignal ist stark und die Steuerschaltung ist einfach, ohne dass eine Verstärkungsschaltung erforderlich ist. Für die Langstreckenmessung und Zeichnung sind keine Versatzkompensations- und Kompensationsdrähte erforderlich. Daher ist der Hochtemperatur-Thermistor von Seltener Erden einer der Sensoren mit großer Anwendung und breiter Abdeckung und kann in den folgenden Aspekten angewendet werden.

Hochtemperaturdetektionssystem für verschiedene Flugzeuge in der Luft- und Raumfahrttechnologie

Verhindern Sie die durch den Abgas des Autos verursachte Umweltverschmutzung und werden zur Erkennung und Extraktion der Abgastemperatur verwendet.
