PT1000K048
Piezohannas
PT1000K048

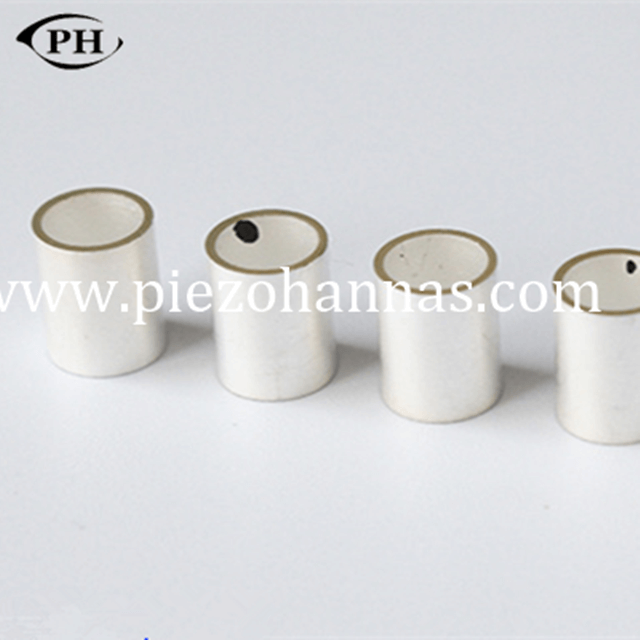

1.Produktbeschreibung
Abmessungen:
Äußere Dimension: 20mm
Interdimension: 17mm
Höhe: 15mm
Hauptsächlich zum Zusammenbau großer Ultraschallwandler -Array oder Klebstoff in verschiedenen Arten von gekrümmtem Strahl, um zu messen der Aufprall
und Vibration. Es kann auch verwendet werden, um verschiedene Arten von Vibrationsabfassungen und akustischer Aufnahme zusammenzustellen. Sozial die Querschnitt
Mit einem bestimmten Winkel-Trapez, der zum Zusammenbau von Hochleistungen und niedrigerer Mosaikrohr verwendet wird, die im aktiven Sonar verwendet wird
Ausrüstung.
Anwendung: verwendet für Das Ocean Project, Sonar, Hydrophon, Unterwasser -Komunikationsvorrichtung,
Verschiebung des Spiegels für die Laseroptik durch mehrere Mikrometer und andere.
Die Reichweite der Piezoröhre:
Durchmesser: 5,0 - 100 mm
Wandstärke: 1 - 10 mm
Höhe: 2,5 - 50 mm
Spezifikation der piezoelektrischen Rohrkeramik (1)
Abmessungen （Od×ICH WÜRDE×H）mm | Radialfrequenz (KHz) | Dielektrischer Verlust(%) | K31 (%)
| Kapazität (PF) |
Φ15× φ11×10 | 70±5% | 2
| 30 | 4680±10% |
Φ20× φ16×15 | 50±5% | 2
| 30 | 9700±10% |
Φ25× φ21×15 | 39±5% | 2 | 35
| 12400±10% |
Φ29× φ25×20 | 34±5% | 2 | 35 | 19400±10% |
Φ30× φ25×18 | 33±5% | 2 | 35 | 14250±10% |
Φ32× φ28×20 | 36±5% | 2 | 35 | 21600±10% |
Φ34× φ30×20 | 28±5% | 2 | 35 | 23000±10% |
Φ38× φ32×25 | 26±5% | 2 | 35 | 21000±10% |
Φ40× φ32×37 | 25±5% | 2 | 35 | 24000±10% |
Φ45× φ39×25 | 22±5% | 2 | 35 | 25200±10% |
Φ50× φ44×25 | 19±5% | 2 | 35 | 28200±10% |
Φ55× φ39×30 | 19±5% | 2 | 35 | 33800±10% |
Φ60× φ54×30 | 16±5% | 2 | 35 | 41000±10% |
Φ65× φ59×30 | 15±5% | 2 | 35 | 44600±10% |
Φ75× φ67×16 | 13±5% | 2 | 35 | 20400±10% |
Φ80× φ74×20 | 12±5% | 2 | 35 | 36900±10% |
Φ90× φ84×20 | 10±5% | 2 | 35 | 52180±10% |
Spezifikation der piezoelektrischen Rohrkeramik (2)
Größe (mm) | fm | fn | Kapazität (PF) | tgδ | D33 | ||
Od | ICH WÜRDE | Höhe | |||||
18 | 15 | 20 | 51.2 | 52.0 | 13388 | 1.7 | 420 |
20 | 17 | 15 | 47.8 | 49.4 | 14056 | 1.5 | 420 |
24 | 20 | 20 | 47.1 | 48.8 | 12830 | 2.0 | 420 |
34 | 30 | 20 | 29.5 | 31.3 | 1510 | 0.2 | 280 |
40 | 32.5 | 37 | 24.4 | 25.1 | 21200 | 1.5 | 280 |
44 | 38 | 29 | 22.1 | 23.4 | 23120 | 1.5 | 280 |
51 | 45 | 36 | 19.1 | 20.5 | 18010 | 1.5 | 420 |
51 | 45 | 38 | 22.8 | 23.8 | 9901 | 0.2 | 420 |
53 | 45 | 41 | 17.8 | 22.0 | 3060 | 0.2 | 420 |
69 | 63 | 25 | 16.0 | 18.1 | 16040 | 0.5 | 280 |
76.5 | 68 | 40 | 14.6 | 15.2 | 19730 | 0.5 | 280 |
80 | 60 | 150 | 17.2 | 18.3 | 34420 | 0.21 | 280 |
142 | 132 | 80 | 7.6 | 8.0 | 8635 | 0.36 | 300 |
12 | 9 | 6 | 70 | 72 | 5860 | 0.3 | |
15 | 13 | 3.2 | 64 | 68a | 3700 | 1.7 | |
18 | 15 | 15 | 63 | 64 | 5940 | 0.2 | |
18 | 15 | 20 | 63 | 64 | 5836 | 0.2 | |
20*17*15 | 17 | 15 | 46.9 | 50 | 14109 | 1.5 | |
Größe (mm) | Radial Frequenz | Kupplung Coefficient | Statisch Kapazität | Piezoelektrisch Beanspruchung Konstante | Dielektrikum Verlust | ||
ICH WÜRDE | Od | Höhe | |||||
15 | 11 | 10 | 70±5% | 30 | 4680±10% | 500 | 2 |
20 | 16 | 15 | 50±5% | 30 | 9700±10% | 500 | 2 |
25 | 21 | 15 | 39±5% | 35 | 12400±10% | 500 | 2 |
29 | 25 | 20 | 34±5% | 35 | 19400±10% | 550 | 2 |
30 | 25 | 18 | 33±5% | 35 | 14250±10% | 550 | 2 |
32 | 28 | 20 | 36±5% | 35 | 21600±10% | 550 | 2 |
34 | 30 | 20 | 28±5% | 35 | 23000±10% | 550 | 2 |
38 | 32 | 25 | 26±5% | 35 | 21000±10% | 550 | 2 |
40 | 32 | 37 | 25±5% | 35 | 24000±10% | 550 | 2 |
45 | 39 | 25 | 22±5% | 35 | 25200±10% | 550 | 2 |
50 | 44 | 25 | 19±5% | 35 | 28200±10% | 550 | 2 |
55 | 39 | 30 | 19±5% | 35 | 33800±10% | 550 | 2 |
60 | 54 | 30 | 16±5% | 35 | 41000±10% | 550 | 2 |
65 | 59 | 30 | 15±5% | 35 | 44600±10% | 550 | 2 |
75 | 67 | 16 | 13±5% | 35 | 20400±10% | 550 | 2 |
80 | 74 | 20 | 12±5% | 35 | 36900±10% | 550 | 2 |
90 | 84 | 20 | 10±5% | 35 | 52180±10% | 550 | 2 |
3.Pzt Material
Wir bieten normalerweise P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5.
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, BATIO3.
PZT -Materialien sind kategorisiert wie funktional Keramik. In Sensoren sie machen es möglich umwandeln Kräfte,
Druck und Beschleunigungen hinein elektrisch Signale, und in Schall- und Ultraschall- Wandler
und Aktuatoren sie Konvertieren elektrisch Spannungen hinein Vibrationen oder Deformationen.Piezoelektrische materials
sind klassifiziert gemäß zu ihr chemisch Komposition an das eines Hand, und durch das Spezifisch
Anwendung Bedingungen an das Sonstiges.
PZ Keramik ist Gebraucht in a breit Vielfalt von Anwendungen. Sanft (Sensor) PZ Keramik Pulver sind Normalerweise Gebraucht
Wenn hoch Kupplung und/oder hoch aufladen Empfindlichkeit sind wichtig, eine solche wie in fließen oder eben Sensoren;
Ultraschall- zerstörerisch Test/Bewertung (Ndt/nde) Anwendungen; oder zum genau Inspektionen von Kfz, Automobile,
strukturell oder Luft- und Raumfahrt Produkte. Material Eigenschaften enthalten a hoch Dielektrikum Konstante; hoch Kupplung;
hoch aufladen Empfindlichkeit; hoch Dichte mit a fein Getreide Struktur; a hoch Curie Punkt; und a sauber, geräuschfrei
Frequenz Antwort.
Schwer (hoch Energie) PZ Keramik Pulver sind Gebraucht Wenn hoch Energie Eigenschaften sind erforderlich,
einschließlich Anwendungen eine solche wie das Generation von Ultraschall- oder Hochspannung Energie in Ultraschall- Reinigungskräfte,
Sonar Geräte, usw. Wichtig Pulver Eigenschaften enthalten a hoch piezoelektrisch aufladen Konstante (D33); a
höher mechanisch Qualität Faktor das reduziert mechanisch Verlust und ermöglicht a niedriger Betriebs Temperatur; a
niedrig Dissipation Faktor das stellt sicher Kühler, mehr wirtschaftlich Betrieb; hoch Dielektrikum Stabilität; und niedrig
mechanisch Verlust unter Anspruchsvoll Bedingungen.
4.Anwendungen der piezoelektrischen Keramik
Ultraschalldurchflussmesser | Hydrophone | Beschleunigungsmesser |
pIEZO -Wandlervibration | Zerstäuberwandler | Materie Dispersion |
Impact-Typ-Gaszündungen | präzise Bewegungskontrolle | Drucksensor |
Beschleunigungsmesser | Impact-Typ-Gaszündungen | präzise Bewegungskontrolle |
Mikrofone | Musikalische Pick-ups | Diagnostischer medizinischer Ultraschall |
Klang Herstellung | Levelsensoren | Ultraschallatomisatoren |
Sonarwandler | Ultraschallmikrobindungsapparat | Wandstärkesensor |
Unterwasser -Echo -Sounders | Hochfrequenzwandler | hohe Spannungsdruck -Enten |
Squeeze-Gas | Zünder hoher Machtaktuatoren | Vibrationsmotoren |
Transformer | Ultraschallschweißen | Ultraschalloperation |
Materialspannungssensor | Piezo -Elektrizitätsernte | Biomedizinische Sonde |
Piezo -Elektrizitätsernte | Fischfinder -Wandler | Kompressionssensor |
Piezo -Expansionssensor | Schönheitswandler | Ultraschallmischung |
Taschenrechner, | Telefone | Wagen Alarm Sensor |
Embryo Monitor | Herz Reflexionoskop Reflektor | Schrittzähler |
Ultraschall medizinisch | uLtrasonische Reinigung | Sonochemie |
5. Merkmale
1. Hoche Effizienz: Hoher mechanischer Parameter Q, die Transduktion effizient zwischen Strom und Schall über 95%.
2. Hoche Amplitude: Die Wandlerfestigkeit wird verbessert, indem der Hochgeschwindigkeits -Vibrator direkt auf der Waschfutterbasis mit Bolzen befestigt wird. Vergleiche mit einem magnetischen Expansionsvibrator, kann seine Amplitude über 50%verbessert werden.
3. Gute Wärmefestigkeit: Ein großer Bereich an Arbeitstemperatur, niedrige Resonanzimpedanz und Wärmeproduktivität.
4. Gute Konstruktion: durch Bolzen befestigt, leicht zusammengebaut, hohe Zuverlässigkeit.
5. Das Leben von mehr als 5000 Std.
6.HIGH elektromechanisch Wandlung Effizienz
6. Ihr Service
Paket:Zunächst verwenden wir alle einen Dual-Layer-Schaum, um das Piezo-Keramik-Duo in seine Frangibilität zu wickeln, und dann verwenden wir geeignet, um die Schachtel hineinzulegen und festzuhalten, um sicherzustellen, dass er perfekt ist.
Lieferung Time:stAndard Produkt Wille sein versendet aus innerhalb 2 Arbeiten Tage nach Zahlung erhalten.
Zahlung Methoden: T/t, Paypal,Westen Union
Garantie:100% brandneu, wenn Sie die Fabrik verlassen. Der Verkäufer garantiert die Qualität der Produkte (ohne Teile) für einen Zeitraum von 1 Jahr ab dem Datum des Versuchslaufs im Rahmen unserer Technikerin.
