Die charakteristischen Parameter des therapeutischen Schallfeldes

Um eine quantitative Analyse der Schallfeldeigenschaften der zu erreichenHifu Piezo KeramikBehandlungssonde Im Einzelfokus -Scanmodus werden die folgenden drei wichtigen akustischen Feldmerkmale untersucht.

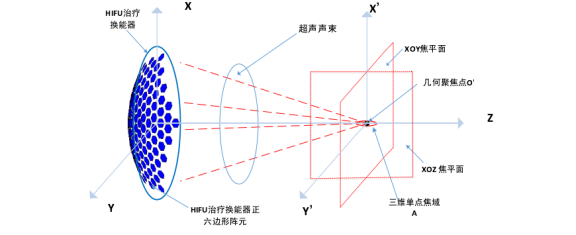

Für den Brennbereich auf der (Fokusebene) und der axialen Brennweite. Alle 0,5 pm Axe, Raumfläche A ist {(x, z)} 0 · spmax: p, x und z): pmax}; wobei a der zweite Fokussierung im Bereich von Interesse ist. Der räumliche Spitzenzeit und der Spitzendruck sind der Schalldruck des Fokuspunkts und (x, y, z) die dreidimensionale Raumansicht, die die Koordinaten überprüft. In der Analyse der Schallfeldeigenschaften vonhohe Intensitätsfokus -UltraschallDie Brennweite wird durch zwei Werte von Länge und Breite dargestellt. Die Koksäule wird durch Höhe dargestellt; Wenn PF <0,5 erfasst a, denken Sie an (Länge, Breite, Höhe) = (0,0,0), dh die Brennweite Länge ist Null und der Fokus schlägt fehl. Die Länge ist das fokale Feld in der Richtung, die parallel zur x-Achse durch den Schalldruck. Die halbe Größe definiert durch die volle Länge bei halb maximalem Druck (FLHM), die Breite ist die Brennweite parallel zur Abmessung Y-achse-Richtung, Höhe ist das Brennfeld in der Richtung parallel zur Z-Achse. Die Größe wird durch FLHM definiert.

Für den Ablenkbereich RFD (MM). Wenn die Schallfeldeigenschaften des hifu-piezoelektrischen Keramikelements den Gradelzustand garantiert erfüllen, ist der Schwerpunkt der maximale Abstand, der durch einen geometrischen Fokuspunkt O in einer bestimmten Richtung im Raum abgelenkt wird (z. B. parallel zur X-Achse-Richtung, parallel, parallel, parallel zur y-achse-Richtung, parallel zur Z-Achse-Richtung).

Für den quantitativen Bewertungsindex des therapeutischen Schallfeldes. In Anspruch zu beurteilen, ob das Schallfeld -Fokussierungseffekt derHifu Piezoelektrischer SensorArray ist gut, wir definieren ein Quantifizierungskriterium für den Klangfeldfokus in den Arrays im Einzelpoint-Fokus-Modus. Um die Sicherheit der Ultraschalltherapie zu gewährleisten, liegt die höchste Schallintensität des Gitterlappens mindestens 5 dB bis 10 dB weniger als die Intensität der Hauptlappenschallintensität. Daher legt der Kreis vier Kriterien für die quantitative Bewertung des Schallfeldfokus der HIFU-Behandlungssonde im Einzelpunktfokus fest.
