Das Design des Front-End-Schaltkreises des Ultraschallsensors

Ultraschall -Wandlersensoren werden häufig zur Messung der Windgeschwindigkeit und der Windrichtung verwendet. Das Design der Front-End-Schaltung steht in direktem Zusammenhang mit der Leistung des Systems. Um einen stabilen Antriebseffekt zu erzielen, nimmt der Fahrkreis eine Methode mit niedriger Spannung an. Um stabile und genaue Ultraschallsignale zu empfangen Wechselspannung. Das Signal wird in ein digitales Signal umgewandelt, das direkt verwendet werden kann. Die experimentellen Ergebnisse überprüfen, dass das Design jedes Schaltungsmoduls den Systemanforderungen des Ultraschalltiefenwandlers entspricht.

1 Übertragung und Empfangskreis von Ultraschallsensor

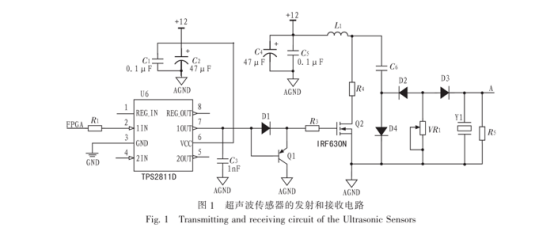

Es zeigt den Übertragungs- und Empfangskreis des Ultraschallpegelwandlers. Das Anregungssignal des Ultraschallsensors wird erzeugt. Um zu verhindern, dass die Spannung der Back-End-Transmitterschaltung (+12 V) den Stift ausbrennt, wird eine Isolationsschaltung hinzugefügt. In Anbetracht des Antriebs des Feldeffektröhrchens wird außerdem der integrierte Antriebschip von MOSFET angewendet. Mit dem TPS28IID -Chip von TI, der nicht nur isoliert eine Rolle spielt, sondern auch MOSFET fährt und das Ausgangssignal immer eine sehr schnelle Umwandlungsgeschwindigkeit hat.
