Die piezoelektrische Keramik ist für Betonmodule eingebettet.piezoelektrische Keramik -Hemisphäreim Beton und der piezoelektrischen Keramik mit einem periodischen Impuls einer bestimmten Frequenz, um sie zu verformen und Ultraschallwellen auszustrahlen. An einem Ende des Betons erhält ein empfangender Wandler Ultraschallsignale, die Informationen im Beton tragenPiezoelektrisches Festplattenelement. Der Computer analysiert und verarbeitet das Signal und erhält relevante Informationen im Beton, um Ultraschalltests zu erreichen. Es ist piezoelektrische Ultraschalltests.
Die oberen und unteren Oberflächen derpiezoelektrischer Schild -Akustiksensorsind mit einem koaxialen Kabel mit außen verbunden, und die piezoelektrische Keramik wird mit Silikonkautschuk im Beton gewickelt und begraben. Da die piezoelektrische Keramik ein spröde Material ist, kann die Beschichtung einer Schicht aus Silikonkautschuk auf der Oberfläche die trockene Schrumpfspannung verhindern, die während der Verfestigung des Betons erzeugt wird, die piezoelektrische Keramik zu beschädigen. Silikonkautschuk hat einen guten Isoliereffekt und verhindert, dass die piezoelektrische Keramik während des Tests kurzverkleidet ist. Zusätzlich,piezoelektrische EnergieernutzerKann auch eine Rolle bei der akustischen Impedanz -Matching spielen. Piezoelektrische Keramik befindet sich in der oberen und unteren Oberfläche, die viel größer als die Seitenfläche ist, so Im strukturellen Gesundheitstest, um die Energie des Ultraschallsignals zu maximieren, das der Empfangswandler empfangen wird.

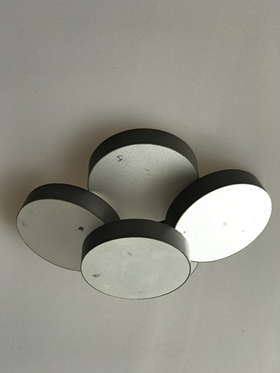

Daspiezoelektrischer Plattenwandlerist im Allgemeinen axial polarisiert, so dass es ultrasonische Wellen in Längsrichtung vibriert und schwingt. Aus den Schwingungseigenschaften der piezoelektrischen Keramik kann bekannt sein, dass die Resonanzfrequenz, wenn die piezoelektrische Keramik radial vibriert, mit dem Radius der piezoelektrischen Keramik zusammenhängt. Wenn die piezoelektrische Keramik eine Längsschwingung durchführt, hängt die Resonanzfrequenz mit der Dicke der piezoelektrischen Keramik zusammen. Die Finite -Elemente und analysiert.
