Bariumtitanat (Batio3) hat eine hohe Dielektrizitätskonstante und einen großen piezoelektrischen Koeffizienten (etwa das 50 -fache eines Quarzkristalls). Der Nachteil ist, dass die Curie -Temperatur niedrig ist (120 ° C), die Temperaturstabilität und die mechanische Festigkeit nicht so gut wie der Quarzkristall.
Bleizirkonat -Titanat ist eine feste Lösung PB (ZR, Ti) O3, die aus PBTIO3 und PBZRO3 besteht. Im Vergleich zu Bariumtitanat ist der PZT -Keramik -Rohrkoeffizient größer und die Curie -Temperatur über 300 ° C liegt. Die elektromechanischen Parameter sind weniger von der Temperatur beeinflusst und die Zeitstabilität ist gut. Darüber hinaus kann die Zugabe von ein oder zwei weiteren Spurenelementen (wie Ruthenium, Osmium, Zinn, Mangan, Wolfram usw.) zu Zirkoniumtitanat auch PZT -Materialien mit unterschiedlichen Eigenschaften erhalten. Daher sind die Piezoelektrik -Keramik von Bleizirkonat die am häufigsten verwendeten piezoelektrischen Materialien in piezoelektrischen Sensoren.
Bleifreie piezoelektrische Keramik und ihre Wandlerformen
(3) piezoelektrisches Polymer Polytetrafluorethylen (PVF2) ist ein Polymerfilm mit starkem piezoelektrischem Effekt. Der synthetische Polymerfilm hat in Bezug auf seine Symmetrie keinen piezoelektrischen Effekt, aber sie haben eine \"planare Sägezahnstruktur. Ein Dipol, der nicht ausgeglichen werden kann. Nach dem Dehnen und Dehnen können die molekularen Kettenachsen regelmäßig angeordnet werden, und spontan polarisierte Dipole werden in einer Richtung senkrecht zur molekularen Achse erzeugt. Wenn ein elektrisches DC -Hochspannungsfeld in der Filmdicke polarisiert ist, kann es ein Polymerfilm mit piezoelektrischen Eigenschaften sein. Dieser Film ist flexibel und leicht zu einem großartigen piezoelektrischen Ultraschalltranducer hergestellt. Diese Art von Komponente ist widerstandsfähig gegen Aufprall, sie ist nicht leicht zu brechen, hat eine gute Stabilität und hat ein breites Frequenzband. Um seine piezoelektrischen Eigenschaften zu verbessern, ist es auch möglich, ein piezoelektrisches Keramikpulver zur Bildung eines Hybridverbundmaterials (PVF2-PZT) einzubeziehen.
(4) piezoelektrische Halbleitermaterialien Wie ZnO, CDs, ZnO, CDTE, ein solches kraftempfindliche Gerät hat die Vorteile einer hohen Empfindlichkeit und der kurzen Reaktionszeit. Zusätzlich wird ZnO als piezoelektrisches Material des akustischen Oszillators der Oberflächenwellen verwendet, und Parameter wie Kraft und Temperatur können gemessen werden.
Messkreis des piezoelektrischen Sensors

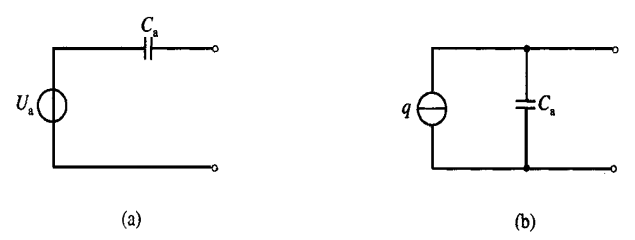

Der piezoelektrische Sensor kann einer Spannungsquelle äquivalent sein, wie in (a) oder einer Ladungsquelle äquivalent, wie in Abbildung (b) gezeigt.
Spannungsquellen- und Ladungsquellenäquivalentschaltung des piezoelektrischen Sensors
Wenn der piezoelektrische Sensor an den Messkreis angeschlossen ist, der Kapazitätscc der Anschlusslinie, des Eingangswiderstands RI des Verstärkungskreises, der Eingangskapazität CI und der interne Widerstand RA des piezoelektrischen Sensors.
Spannungsverstärker
Das PZT -Material Piezoelektrische piezoelektrische Sensor selbst hat eine hohe interne Impedanz und eine kleine Ausgangsenergie, sodass sein Messkreis normalerweise an einen Vorverstärker mit hoher Eingangsimpedanz angeschlossen werden muss.
1 Spannungsverstärker (Impedanzwandler) 2 Ladungsverstärker, Ladungsverstärker ist ein Verstärker, dessen Ausgangsspannung proportional zum Betrag der Eingangsaufwand ist.
