Arbeitsprinzip der piezoelektrischen Keramik -Summerschaltung

Arbeitsprinzip des piezoelektrischen Keramik -Summers

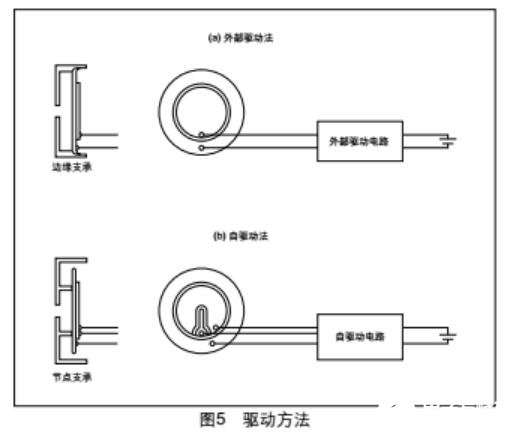

Es gibt zwei Fahrmethoden für den piezoelektrischen Summer,Piezo -Keramikelement ist die externe Fahrmethode und die selbstfahrende Methode. Wie in Abbildung 5 gezeigt.

Das externe Fahrverfahren verwendet ein elektrisches Signal aus einer externen Schwingungsschaltung wie einem Mehrfrequenzoszillator, um eine piezoelektrische Schwingungsplatte zu treiben, um Schall zu erzeugen. Mit dieser Methode wirkt der piezoelektrische Summer wie ein Sprecher. Durch die angemessene Unterdrückung der mechanischen Oszillation qm der Vibrationsplatte des piezoelektrischen Summers wird ein breites Schalldruckband erhalten. Diese Methode wird normalerweise auf den Wechsel verschiedener Haushaltsgeräte, den Eingangsgeräusch von Büroautomatisierungsgeräten und den Alarmstall digitaler elektronischer Uhren usw. angewendet. Darüber hinaus gibt es auch Glocken, Telefonempfänger, Sender, Kartenradios und LCD -TV -Lautsprecher.

Piezo -Keramikmembranübernimmt die externe Antriebsmethode der Schaltung um vier Typen, nämlich die vom Ausgangssignal des instabile Mehrfrequenzoszillators angestrebte Schaltung. Kreislauf unter Verwendung von zwei NAND-Toren. Verwenden Sie das Eingangssignal, um die Operation ein- und auszuschalten, um Schwingung zu erzeugen oder zu stoppen. Die vom Ausgangssignal angestellte Schaltung. Die mit der telefonisch integrierte Schaltung verbundene piezoelektrische Schwingungsplatte.

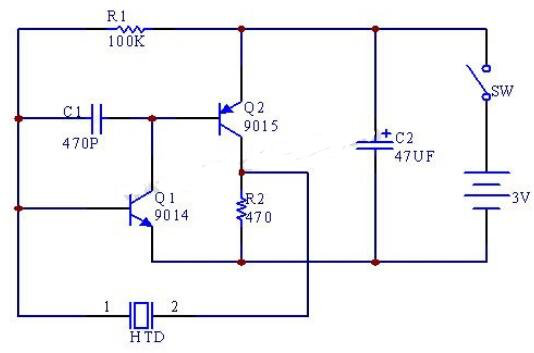

Piezoelektrisches Keramik -Summer -Schaltdiagramm

Verstärkungsschaltung des piezoelektrischen Keramik -Summers

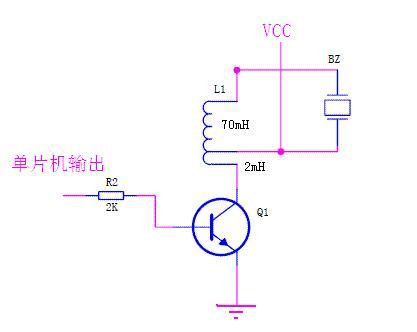

Der piezoelektrische Keramik-Summer ist ein spannungsgetriebenes Gerät. Die folgende Schaltung kann verwendet werden. Das vom einzelnen Chip erzeugte Audiosignal wird vom Transistor verstärkt. Die Last des Transistors ist ein Boost -Induktor, der den Kollektorpfad gewährleisten und das amplifizierte Signal n -mal steigern kann. Der Summer kann an beiden Enden Signale über 40 V erhalten. Wenn diePiezo -ScheibenbenderPiezoelektrischer Keramik -Summer ist mit einer Resonanzbox gekoppelt, der Sound wird noch lauter sein.
