Die Schallquelle des piezoelektrischen Summerschallelements stammt hauptsächlich aus dem piezoelektrischen Zwerchfell. Die piezoelektrische Vibrationsplatte besteht aus einer piezoelektrischen Keramikplatte, auf der Elektroden auf beiden Seiten gedruckt sind, und einer Metallplatte (Messing oder Edelstahl usw.). Der Klebstoff wird verwendet, um die piezoelektrische Vibrationsplatte an das Metallblech zu verbinden. Dies nennt wir einen Piezo -Summer.
Abbildung zeigt das Schwingungssystem derPiezo Keramik Bimorph. Wenn zwischen den beiden Elektroden der piezoelektrischen Membran eine Gleichstromspannung angewendet wird, wird die mechanische Verformung aufgrund des piezoelektrischen Effekts verursacht. Für ein piezoelektrisches Element mit einer Formverzerrung wird seine Verformung in Strahlungsrichtung verlängert.
Die piezoelektrische Schwingungsplatte ist in die in Fig. 2 (a) gezeigte Richtung gebogen, und die Metallpiezokeramik wird an die piezoelektrische Vibrationsplatte gebunden. Im Gegenteil, wenn sich das piezoelektrische Element zusammenzieht, wird das piezoelektrische Zwerchfell in die in Fig. 2 (b) gezeigte Richtung gebogen. Daher, wenn die Wechselspannung durch die Elektrode geleitet wird, wie in Fig. 2 (c) gezeigt, die in den Fig. 1 und 2 gezeigte Biegung. 2 (a) und 2 (b) wird abwechselnd wiederholt.

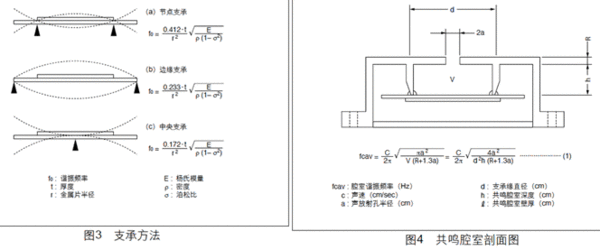

Normalerweise apiezoelektrischer Membran -Summerist in der Resonanzkammer installiert, um einen hohen Schalldruck zu erzeugen (Abb. 4). Unter Verwendung von Gleichung (1) (Hermholtz -Formel) kann die Resonanzfrequenz (FCAV) der Resonanzkammer in Abbildung 4 berechnet werden. Da das piezoelektrische Zwerchfell und die Resonanzkammer geeignete Resonanzfrequenzen (F0) bzw. (FCAV) aufweisen, ist es möglich, den Schalldruck bei einer bestimmten Frequenz zu erhöhen und eine bestimmte Bandbreite zu erhalten, indem die Positionen beider gesteuert werden.
