PHI100K0105
Piezohannas
PHI100K0105
650 kHz PZT43 Material Hifu Keramikwandler Piezo Bowl
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
Piezo -Keramik Beschreibung:

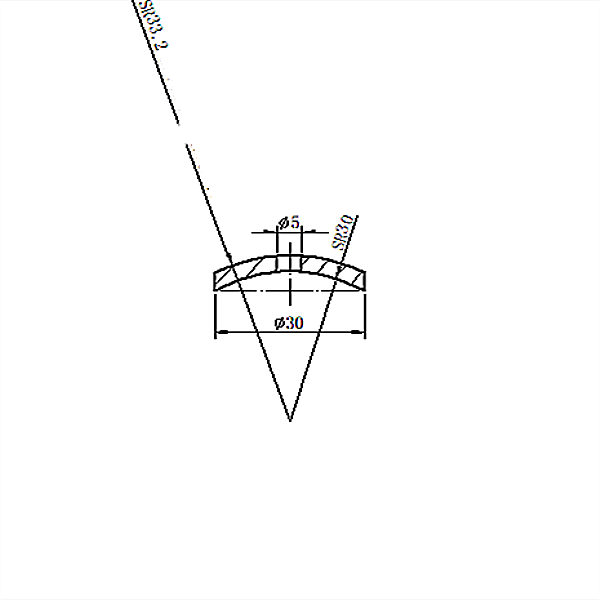

Abmessungen: Durchmesser 30 mm,
Dicke gemäß Frequenz 650 kHz
Leistungsparameter:
R1 (ohm): 8
Ft: (khz): 638
Arbeitsfrequenz: 1 ~ 10 MHz (wählbar)
Blendengröße: Durchmesser 20 ~ 70 mm (wählbar)
Brennweite: 10 ~ 100 mm (Selelelctable)
Starke Elektrode:Versilberung ,Nickel, Titanlegierungen
Lange Lebensdauer: Hochleistungsimpulse> 15000
Typischer Wert von \"hard \" PZT -Materialleistung:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Hohe Intensitätsfokus Ultraschall:
Die Ultraschallfokussierung hat eine gute Gewebedurchdringung und Energiespeicherung. Der Wirt erzeugt hochfrequente elektrische Signale, die durch den Wandler in einen fokussierten Ultraschall umgewandelt werden. Der Ultraschall wird durch zirkulierendes Wassersystem, Schallübertragungsmembran und Kontaktkupplungsmittel auf das Läsionsgewebe übertragen. Ultraschall kann einen thermischen Effekt, mechanischen Effekt, Kavitationseffekt und biochemischen Effekt in biologischen Geweben erzeugen. Polaris verwendet diese Eigenschaften, um auf pathologische Gewebe zu reagieren, um sie zu entarten, die Geweberekonstruktion zu fördern und die Mikrozirkulation zu verbessern, um therapeutische Zwecke zu erreichen.
Anwendungsbild:
