PZ1000K060
Piezohannas
PZ1000K060
200 kHz piezoelektrische Scheibenscheibenkristall für Echosounder -Wandler
Wuhan Piezohannas Tech.co .Ogy Force. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführlich eingesetzt.
 Keramikscheibenhersteller |  Piezo -Scheibe Echosounder |
|
Piezo -Keramik -Disc Beschreibung:
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
PZT -Material:
Harte \"PZT -Materialien | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Dielektrizitätskonstante | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Kupplungsfaktor | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Piezoelektrikkoeffizient | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Frequenzkoeffizienten | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Elastischer Konformitätskoeffizient | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Machanischer Qualitätsfaktor | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Dielektrischer Verlustfaktor | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Dichte | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Curie -Temperatur | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Elastizitätsmodul | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Giftverhältnis | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Wie funktioniert ein Echosounder -Wandler?
Der einfachste Weg zu verstehen, wie ein Echosounder -Wandler funktioniert, besteht darin, ihn als Sprecher und ein Mikrofon zu betrachten, das in eine Einheit eingebaut ist. Ein Echosounder -Wandler empfängt Sequenzen von elektrischen Impulsen mit Hochspannung, die als Senderimpulse vom Echosounder bezeichnet werden. Genau wie die Stereo -Lautsprecher zu Hause konvertiert der Wandler die Sendeimpulse in Klang. Der Schall reist als Druckwellen durch das Wasser. Wenn eine Welle ein Objekt wie ein Unkraut, einen Felsen, einen Fisch oder den Boden trifft, springt die Welle zurück. Die Welle soll wiederholt - genau wie Ihre Stimme von einer Canyon -Mauer wiederholt. Wenn die Schallwelle zurückprallt, wirkt der Wandler als Mikrofon. Es empfängt die Schallwelle während der Zeit zwischen jedem Senderimpuls und wandelt sie wieder in elektrische Energie um. Ein Wandler wird etwa 1% seiner Zeit damit verbringen, zu übertragen und 99% seiner Zeit leise auf Echos zu hören. Denken Sie jedoch daran, dass diese Zeiträume in Mikrosekunden gemessen werden, sodass die Zeit zwischen Impulsen sehr kurz ist. Der EchoSounder kann den Zeitunterschied zwischen einem Sendepuls und dem Return -Echo berechnen und diese Informationen dann auf dem Bildschirm auf eine Weise anzeigen, die vom Benutzer leicht verstanden werden kann.

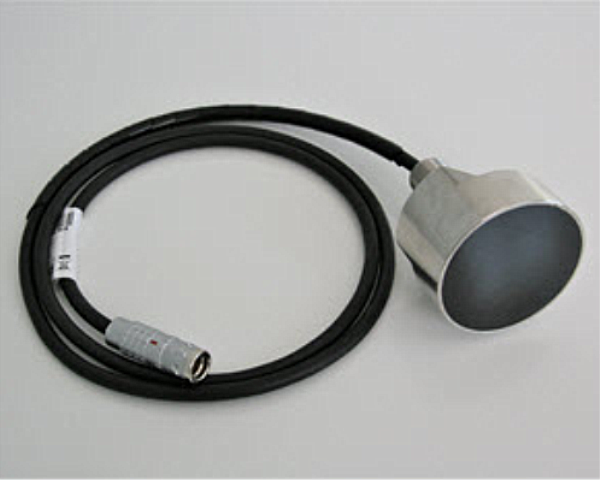

Anwendungsbild:
