10 Warnzeichen Ihres Piezoceramic -Röhrchenabgangs

10 Warnzeichen Ihres Piezoceramic -Röhrchenabgangs

piezoelektrischer Wandlerring

Piezo Bimorph Aktuator

Piezoceramic Rings Sensor

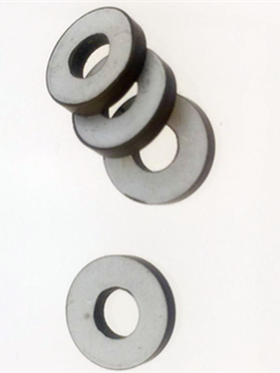

P-41 Materialpiezoelektrische Keramikwurden nach traditioneller Phasenreaktionsmethode hergestellt. Es wurde ein teilweises Design der piezoelektrischen Keramik für Ultraschallmotoren mit Reisebereichen übernommen. Die primäre Polarisationsmethode wurde verwendet, um den optimalen Polarisationsprozess von P-41 PMNs und PZT-Piezoelektrik-Keramik zu untersuchen. . Untersuchen Sie die Beziehung zwischen Materialeigenschaften und motorischer Leistung im Detail. Der Einfluss des Polarisationsprozesses auf die Eigenschaften des Materials wurde untersucht und die optimalen Polarisationsprozesse derpiezoelektrisches Material Piezo -Röhrchenwurden bestimmt. Die strukturellen Merkmale des Materials und die Auswirkungen von Temperatur- und Frequenzänderungen auf die Materialeigenschaften wurden ausführlich untersucht. Gleichzeitig wurden zwei Materialien untersucht. Nach dem Zusammenbau in einen Motor sind die Zulassungseigenschaften, Lasteigenschaften, Start- und Herunterfahren und Temperaturmerkmale der Temperaturen Piezo -Keramikrohr wurden untersucht und die Leistung verschiedener Motoren wurde untersucht. Die Studie schloss die folgenden P-41 und PMNs.

PZT Piezoelektrische Keramikmaterialien haben einen guten DieleCTRIC-Temperaturstabilität, P-41 hat offensichtliche ferroelektrische Phasenübergangseigenschaften. PZT hat eine Entspannung. Ferroelektrische Phasenübergangsmerkmale. Die gleichzeitige Verwendung eines Polarisationsprozesses gleichzeitig verbessert die Leistungsinstabilität durch das Vorhandensein von Polarisationen im sekundären Polarisationsprozess, wie z.14 -kHz -Piezoelektrikum. Es ist Ausgabeleistung. Die Polarisationsbedingung von P-41 Piezo-Keramik beträgt 3 kV/mm und die Polarisation bei 120 ° C 15 min. Die Polarisationsbedingung der PMNS-PZN-PZT-Keramik beträgt 3,5 kV/mm und die Polarisation bei 140 ° C beträgt 15 Minuten. Der Motor hat bessere transiente Eigenschaften, die Startzeit beträgt <2 ms und die Off-Time-Zeit ist <1 ms. Verwendung von P41 Piezoelektrisch Keramikmotor Start und Absperrgeschwindigkeit. Die Fastness von PZTPiezoceramic Rings Sensorbezieht sich auf die Merkmale der P-41-Piezoceramics mit den Merkmalen der P-41-Piezoceramik, was darauf hinweist, dass die P-41-Piezoceramik eher für Ultraschallmotoren geeignet ist, für die wiederholtes Umschalten erforderlich ist.

Gleichzeitig das QM des P-41Piezo Bimorph Aktuatorist kleiner und der K33, der größer ist (TRUM-60 I-Typ-Motor), und es hat eine bessere Lastantriebsfähigkeit. Die Oberflächentemperatur des Motors steigt mit der Verlängerung der Betriebszeit schnell an und arbeitet schließlich stabil bei einer bestimmten Temperatur. Die Oberflächentemperatur des PZT Piezoelektrischen Keramikmotors (Trum60 II-Motor), der signifikant niedriger ist als der des p-41-piezoelektrischen Keramikmotors. PZN-PZT Piezoelektrische Keramik haben einen sehr niedrigen dielektrischen Verlust, sodass dieses Material besser für Ultraschallmotoren geeignet ist, für die langfristigen Betriebsbetrieb erforderlich sind. Vorabdruck hat einen großen Einfluss auf die Leistung des Motors. Motoren unterschiedlicher Größen haben unterschiedliche Fahrleistung. Gegenwärtig gibt es relativ wenig Untersuchungen zur Korrelation zwischen der Leistung vonpiezoelektrischer Wandlerringund Motoren. Um die Leistung des Motors in Verbindung mit dem aktuellen Forschungsniveau wirklich zu verbessern, werden einige Parameter der piezoelektrischen Keramik angepasst, um eine Reihe von Keramikleistung und motorische Leistung zu untersuchen. Für die Verwendung des Motors wird die Leistung der piezoelektrischen Keramik weiter angepasst, um eine bessere Anwendung des Materials auf den Motor zu erzielen.
